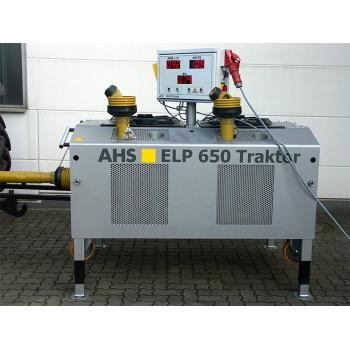

Válcová zkušebna výkonu a funkce AHS Zapfen-ELP pro traktory

Moderní válcové zkušebny výkonu motoru, točivého momentu a otáček na vývodové hřídeli traktorů s maximálním měřitelným výkonem 350 kW (typ 08340) nebo 700 kW (typ 083341).
Samozřejmě se tím nabízí i celá řada diagnostických možností, především simulace zatížení potřebná pro diagnostiku traktoru. Stále složitější závady na motoru a pohonu traktorů vyžadují mnohdy specifické testy, které dost dobře nelze provést v běžném silničním provozu. Problém je také se simulováním a reprodukováním určitých jízdních stavů, kdy se kupříkladu závady projevují. Jsou však i další argumenty pro "zkušební jízdu přímo v servisu". Po výskytu závady lze ihned začít s příslušnou zkouškou a také mohou být neprodleně prováděny seřizovací práce.
Německá firma AHS PRÜFTECHNIK vyrábí již mnoho let naprosto špičkové válcové zkušebny výkonu, ale mimochodem také válcové zkušebny brzd, plošinové zkušebny brzd, zkušebny podvozků atd. Zkušebna obsahuje sériově tyto komponenty:

ovládací a ukazatelová skříň
  • skříň se 3 digitálními ukazateli/displeji pro výkon, otáčky a točivý moment
  • kabelové dálkové ovládání pro volbu druhu provozu a zatížení
  • 2 druhy provozu: konstantní otáčky nebo konstantní točivý moment
  • ovládací skříň otočná o 360°

měřicí skupina
  • jednodílná zkušena výkonu a funkce na vývodové hřídeli traktoru
  • 2 vzduchem chlazené elektrické vířivé brzdy
  • 2 velké ventilátory.

Technické údaje:
maximální brzdný moment na vývodové hřídeli

maximální brzdný výkon

pracovní rozsah otáček
připojení proudu
sériové rozhraní pro připojení PC
šířka
délka
výška nastavitelná
výška vývodové hřídele zkušebny
průměr vývodové hřídele zkušebny
délka vývodové hřídele zkušebny
3400 Nm při 1000/min (typ 08340)
6800 Nm při 1000/min (typ 08341)
350 kW při 1000/min (typ 08340)
700 kW při 1000/min (typ 08341)
200 až 2000/min
3x400 V/33 A

1100 mm
1600 mm
1000 až 1300 mm
550 až 850 mm
45, 6-dílný
100 mm


Cena
typ 08340 ... Kč 728.190,-
typ 08341 ... Kč 860.190,-







Volitelné příslušenství:

90186
zkušební software PICARO II s optimálním vedením obsluhy, dynamickým zobrazením naměřených křivek, referenčním měřením, možností vybavení pro zákaznický archiv, editací atd. pro využití ve vlastním PC-zařízení uživatele zkušebny, včetně Interface-kabelu ... Kč 40.020,-

90501
rádiové spojení pro bezdrátový přenos dat mezi zkušebnou a PC ... Kč 29.960,-

90089
software-Update pro PICARO ... Kč 17.610,-

90228
box snímačů pro měření teploty a tlaku vzduchu (nezbytné pro zjišťování výkonu podle DIN) (pozor! jen ve spojení se software PICARO) ... Kč 21.990,-

90229
systém pro bezdotykové měření otáček přes OBD ... Kč 83.230,-

90236
přístroj pro měření spotřeby paliva, včetně modulu software, (pozor! jen ve spojení se software PICARO) k měření spotřeby vozidel do výkonu až 300 kW ... Kč 116.520,-

90314
přístroj pro měření spotřeby paliva, včetně modulu software, (pozor! jen ve spojení se software PICARO) k měření spotřeby vozidel do výkonu až 725 kW ... Kč 284.890,-



* ceny jsou uvedeny bez DPH
