Válcová zkušebna výkonu a funkce AHS ELP 300 Screen

Moderní válcová zkušebna výkonu a funkce AHS ELP 300 Screen je zařízení, které v autoservisu neslouží jenom ke změření výkonu osobních automobilů, ale její význam a diagnostické možnosti jsou daleko větší. Od válcových zkušeben ELP 300/ELP 700 HighSpeed se tato zkušebna liší tím, že nemá dva velké analogové ukazatele s menšími digitálními, ale speciální podstavec/stojan s úložnými prostory pro PC, tiskárnu atd. a s nahoře umístěným 20" TFT-barevným monitorem. PC-zařízení má jako sériové vybavení. To vše vyjadřuje označení Screen v názvu. Autoservis vybavený válcovou zkušebnou výkonu může nabídnout profesionální
- zjištění určitých závad a příčin problémů v oblasti jízdního chování vozidla,
- identifikaci špatné funkce systému zpětného vedení výfukových plynů nebo výpadků spalování paliva,
- srozumitelnou dokumentaci výsledků řady oprav na základě porovnání výkonu vozu před a po opravě,
- přezkoušení stavu ojetého vozidla a vydání příslušné dokumentace zákazníkovi,
- test a dokumentaci výsledků provedeného chip-tuningu na základě porovnání výkonu vozu před a po úpravě,
- seřízení plynových zařízení vozidla atd.
Stále složitější závady na motoru a pohonu vozidel vyžadují mnohdy specifické testy, které dost dobře nelze provést v běžném silničním provozu. Problém je také se simulováním a reprodukováním určitých jízdních stavů, kdy se kupříkladu závady projevují. Jsou však i další argumenty pro zkušební jízdu přímo v servisu. Po výskytu závady lze ihned začít s příslušnou zkouškou a také mohou být neprodleně prováděny seřizovací práce.
Německá firma AHS PRÜFTECHNIK vyrábí již mnoho let naprosto špičkové válcové zkušebny výkonu, ale mimochodem také válcové zkušebny brzd, plošinové zkušebny brzd, zkušebny podvozků atd. Jde o High-Tech-zařízení (vyrobeno v Německu).
Válcová zkušebna výkonu a funkce AHS ELP 300 Screen obsahuje sériově tyto komponenty:

ovládací a ukazatelová skříň
  • instalace ovládací elektroniky do E-boxu

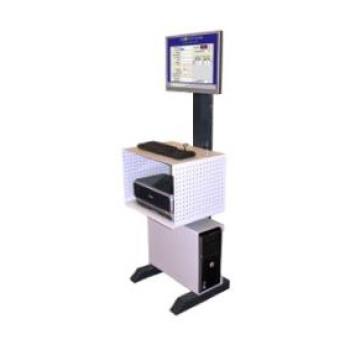

  • PC-Design stojan/postavec s úložnou policí pro počítač a tiskárnu, plocha pro psaní a odkládání, držák TFT monitoru, rozměry včetně držáku monitoru (š x v x hloubka) 550 x 1750 x 470 mm

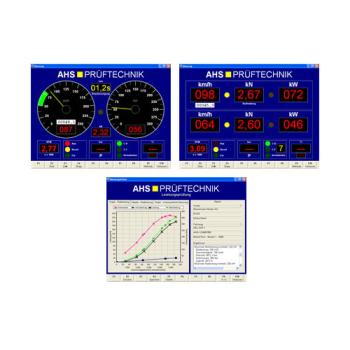

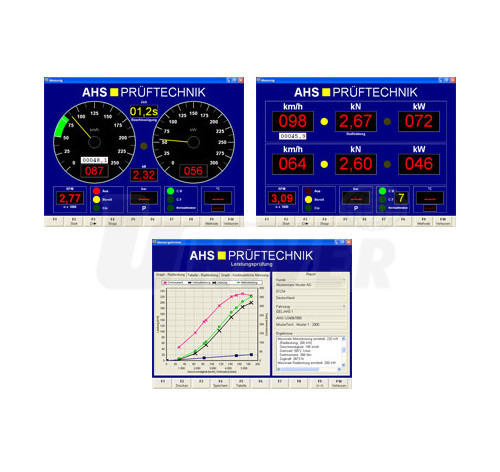

  • PC-zařízení sestávající z počítače, CD-ROM jednotky, síťové karty, 20" TFT-barevného monitoru, barevné inkoustové tiskárny DIN A4, klávesnice, myši, Windows XP Professional (změny PC-zařízení dle vývoje techniky vyhrazeny), zkušební software PICARO DYNAMIK s optimálním vedením obsluhy, dynamickým zobrazením naměřených křivek, referenčním měřením, možností vybavení pro zákaznický archiv, editací atd.
  • monitorový ukazatel pro výkon, rychlost a tažnou sílu
  • příprava pro připojení digitálních ukazatelů pro teplotu, otáčky a plnicí tlak
  • měření ujeté vzdálenosti
  • měření zrychlení s funkcí časových stopek
  • křivka průběhu točivého momentu (příslušenství)
  • grafické a digitální ukazatele výkonu na kolech a jako příslušenství i výkonu motoru a ztrátového výkonu
  • řízení světelnými signály pro vedení obsluhy v měřicím programu
  • dálkové ovládání s precizní regulací a volič funkcí, spínač pro zvedací nosník, chladicí ventilátor, PC-zařízení, přepínač pro výkon na kolech a ztrátový výkon a také zařízení pro upínání předních kol a přesuvné zařízení

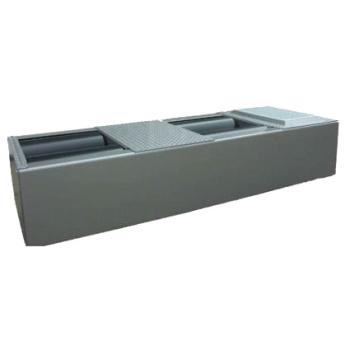

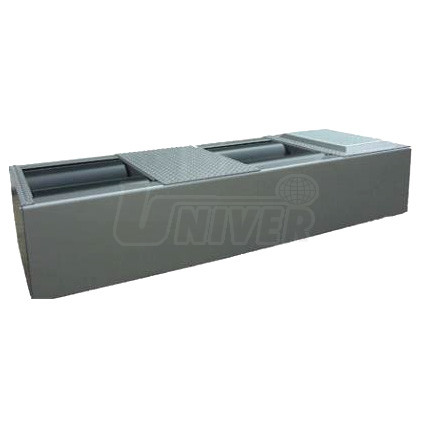

válcová skupina
  • jednodílná válcová skupina
  • precizně vyvážené zkušební válce (průměr 318,5 mm)
  • válce ve stejné výšce
  • spojení předních zátěžových válců
  • zkušební šířka min/max. 750/2150 mm
  • pneumatický zvedací nosník
  • vzduchem chlazená elektrická vířivá brzda
  • moderní, bezúdržbový DMS-systém
  • snímače rychlosti.

Technické údaje:
maximální dovolené přejezdné zatížení
rozsah měření a zobrazení rychlosti na ukazateli
rozsah měření a zobrazení výkonu na ukazateli
rozsah měření a zobrazení tažné síly na ukazateli
el.napájení
při příslušenství pro měření ztrátového výkonu
připojení stlačeného vzduchu
rozměry válcové skupiny (d x š x v)
rozměry ovládací/ukazatelové skříně (v x š x hloubka)
4000 kg
250 km/h
300 kW
0-6 kN
400 V / jištění 25 A
400 V / jištění 63 A
3/8", 6 - 8 bar
1000 x 1100 x 400 mm
1060 x 800 x 480 mm


Cena
08303 válcová zkušebna výkonu a funkce AHS ELP 300 Screen ... Kč 795.290,-









Volitelné příslušenství:

90144
příplatek za pojízdnou luxusní skříň pro PC-zařízení (práškový lak, boční okénka, zásuvka pro klávesnici, samostatná police pro tiskárnu, speciální uzamykání) ... Kč 56.660,-



90501
rádiové spojení pro bezdrátový přenos dat mezi zkušebnou a PC ... Kč 29.960,-

90089
software-Update pro PICARO ... Kč 17.610,-

90276
software-modul Import/Export pro přenos údajů o vozidle a o zákazníkovi z libovolného cizího programu ve formátu ASCII, přenos se provádí stisknutím tlačítka nebo prostřednictvím Timeru, přičemž export dat se děje v AHS-formátu ... Kč 17.610,-

90203
ELP 300: žárovým nástřikem opatřené válce (2 ks) ... Kč 56.020,-

90205
nájezdové válce (2 ks) ... Kč 42.870,-

90216
vybavení 2.brzdou (provedení DUO) pro měření výkonu vozidel s předním i zadním náhonem v jednom boxu (dvě měřicí a zkušební zařízení), vozidlo s předním náhonem najede na zkušebnu popředu, na stejnou zkušebnu najede vozidlo se zadním náhonem pozadu ... Kč 208.670,-



90206
chladicí ventilátor AHS TURBO 25TD (průtok vzduchu 25 000m3/h), sériově vybavené otočným výškovým nastavením, výstup vzduchu lze nastavit od 700x250 mm až do 700x750 mm, výkon 5,8 kW ... Kč 249.700,-

90207
4 ks upínacích pásů s podlahovými ukotvením ... Kč 29.960,-

90208
aktivní měření ztrátového výkonu sestávající z frekvenčního měniče (instalovaný v plechové skříni s hlavním spínačem) s plynule regulovatelným elektromotorem 15 kW a montážní sady (ložisko, spojka, měřicí páka, snímač síly DMS), zesilovače a software pro určení výkonu motoru a ztrátového výkonu (pozor! je třeba přípojka 400 V / 63 A) ... Kč 281.050,-

90228
box snímačů pro měření teploty a tlaku vzduchu (nezbytné pro zjišťování výkonu podle DIN) (pozor! jen ve spojení se software PICARO) ... Kč 21.990,-

90229
systém pro bezdotykové měření otáček přes OBD ... Kč 83.230,-

90230
záznam plnicího tlaku 0 - 2,5 bar ... Kč 21.870,-

90231
záznam teploty oleje s teplotním čidlem 0° - 200°C ... Kč 32.340,-

90232
záznam teploty výfukových plynů s teplotním čidlem 0° - 1000°C ... Kč 32.340,-

90213
nástavba ventilátoru pro chlazení vířivé elektrické brzdy ... Kč 49.940,-

90236
přístroj pro měření spotřeby paliva, včetně modulu software, (pozor! jen ve spojení se software PICARO) k měření spotřeby vozidel do výkonu až 300 kW ... Kč 116.520,-

90314
přístroj pro měření spotřeby paliva, včetně modulu software, (pozor! jen ve spojení se software PICARO) k měření spotřeby vozidel do výkonu až 725 kW ... Kč 284.890,-



* ceny jsou uvedeny bez DPH
