Upínací sady HAWEKA pro osobní automobily

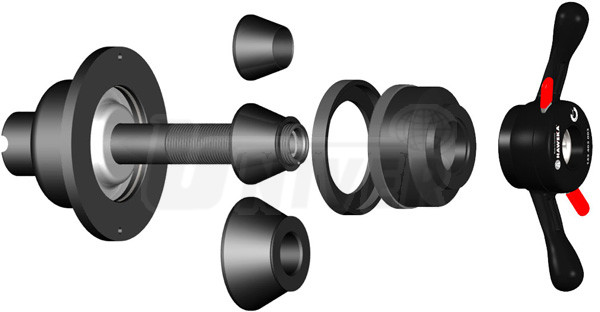

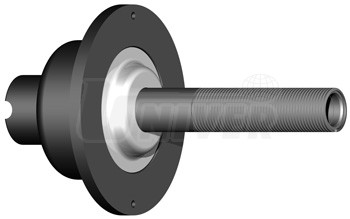

Středová upínací sada s hřídelovým tělesem HAWEKA 104 818 131

Sada pro upínání kol na vyvažovačku kol s hřídelovým tělesem a se středovým centrováním pomocí středicích kuželů, která slouží zejména pro upínání ocelových kol se standardními pneumatikami.

Kvalitní upínací sada umožňující uchycení kola na vyvažovačku s požadovaným vystředěním, které je předpokladem správného vyvážení kola.

Sada obsahuje:
- základní těleso s přítlačnou hřídelí Tr40x3 s pružinou, využitelná délka 240 mm
- sadu 3 kuželů pro středové otvory: 43 - 64,5 mm / 54 - 79,5 mm / 74 - 111,5 mm
- rychloupínací matici polyamidovou ProGrip Tr 40 x 3 mm
- upínací víko 190 008 002 (včetně pryžového krycího kroužku).




Jednotlivé komponenty:

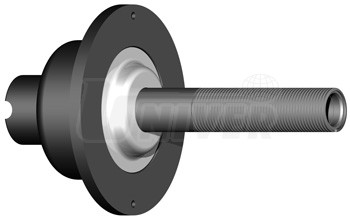

100e818 040 - základní těleso s přítlačnou hřídelí Tr40x3

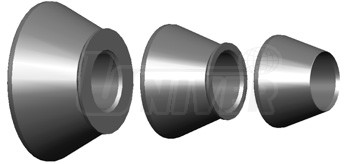

150 400 085 - sada 3 kuželů 42-111,5 mm




případně:
150 400 008 - kužel 43-64,5 mm
150 400 009 - kužel 54-79,5 mm
150 400 012 - kužel 74-111,5 mm

143 403 003 - rychloupínací matice polyamidová ProGrip Tr 40 x 3 mm




190 008 002 - upínací víko

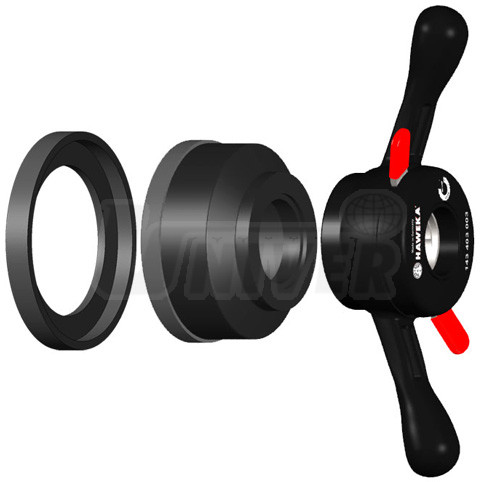

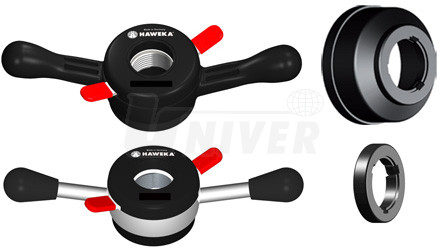

Středová upínací sada HAWEKA 124 403 000

Sada pro upínání kol na vyvažovačku kol se středovým centrováním pomocí středicích kuželů, která slouží zejména pro upínání ocelových kol se standardními pneumatikami.

Kvalitní upínací sada umožňující uchycení kola na vyvažovačku s požadovaným vystředěním, které je předpokladem správného vyvážení kola.

Sada obsahuje:
- rychloupínací matice polyamidová ProGrip Tr 40 x 3 mm
- upínací víko
- pryžový krycí kroužek.





Jednotlivé komponenty:
143 403 003 - rychloupínací matice polyamidová ProGrip Tr 40 x 3 mm




190 008 002 - upínací víko




190 008 005 - pryžový krycí kroužek (pro upínací víko 190 008 002)

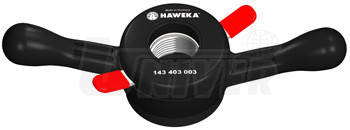

Rychloupínací matice HAWEKA ProGrip Tr40x3

Inovované rychloupínací matice pro upevňování kol na vyvažovačky kol z velmi odolného polyamidu nebo v ocelovém provedení patří v současnosti při vyvažování kol automobilů k nejpoužívanějším.

• osvědčená, bezproblémová konstrukce pro náročné provozní podmínky
• špičková kvalita a dlouhá životnost

143 403 003 - rychloupínací matice polyamidová ProGrip Tr 40 x 3 mm
(pro vyvažovačky kol např. Beissbarth / Sicam / Bosch / Mondolfo / Corghi / HPA-Faip / Teco)

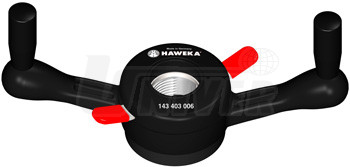

143 403 006 - rychloupínací matice polyamidová s úchopy ProGrip Tr 40 x 3 mm




140 403 033 - rychloupínací matice ocelová ProGrip Tr 40 x 3 mm

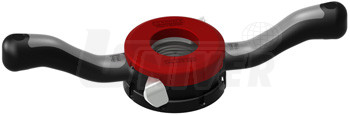

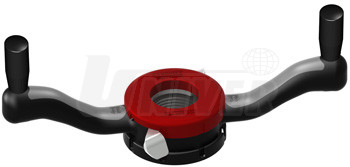

Rychloupínací matice HAWEKA SoftGrip Tr40x3

Rychloupínací matice pro upevňování kol na vyvažovačky kol nejnovější generace s ergonomickými, komfortními rukojeti Soft-Touch, s větší kontaktní plochou a vyšším utahovacím momentem.

• velmi malá konstrukční výška umožňuje použití upínacích kotoučů i při kratší závitové hřídeli vyvažovačky kol
• nový, ergonomický design s rukojeti Soft-Touch s komfortní změkčenou částí rukojetí
• větší kontaktní/přítlačná plocha umožňující vyšší utahovací moment
• optimalizované kluzné vlastnosti zabraňující rychlejšími opotřebení závitové hřídele
• nižší hmotnost
• vysoká kvalita a dlouhá životnost

144 403 000 - rychloupínací matice SoftGrip Tr 40 x 3 mm
(pro vyvažovačky kol např. Beissbarth / Sicam / Bosch / Mondolfo / Corghi / HPA-Faip / Teco)




144 403 001 - rychloupínací matice s úchopy SoftGrip Tr 40 x 3 mm

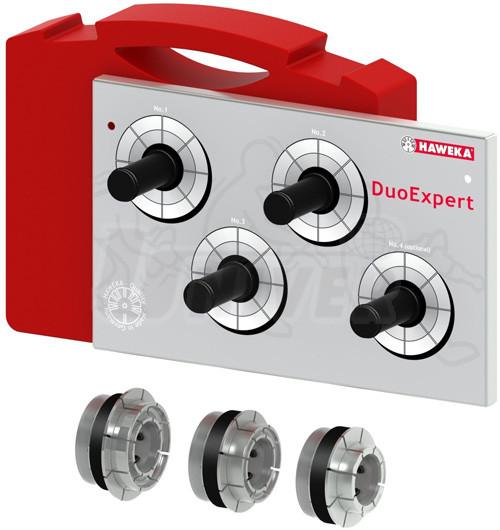

Středicí pouzdra pro přesné vyvažování kol HAWEKA DuoExpert III

Systém středicích pouzder DuoExpert III se používá stále více při vyvažování kol místo středicích kuželů, neboť umožňuje centrování kola bez tolerancí.

• systém DuoExpert III umožňuje vystředění kola na vyvažovačce kol bez tolerancí, což je předpokladem pro přesné vyvažování kol
• stále více se používá místo klasických středicích kuželů
• základní sada 3 středicích pouzder pokryje cca 95 % kol současných osobních automobilů
• upínací rozsah až do 94 mm
• vynikající kvalita (vyrobeno v Německu) a dlouhá životnost

165 400 005 - Sada v plastovém kufříku obsahuje:
3 ks pouzdra HAWEKA DuoExpert III - upínací rozsah 54 - 62 mm / 62 - 70 mm / 70 - 78 mm
1 ks extra silná pružina
1 ks tabule pro uložení pouzder k instalaci na stěnu.

Středicí pouzdra jednotlivě:
165 400 001 - HAWEKA DuoExpert pouzdro I / 54-62 mm
165 400 002 - HAWEKA DuoExpert pouzdro II / 62-70 mm
165 400 003 - HAWEKA DuoExpert pouzdro III / 70-78 mm
165 400 006 - HAWEKA DuoExpert pouzdro IV / 78-86 mm
165 400 004 - HAWEKA DuoExpert pouzdro V / 86-94 mm

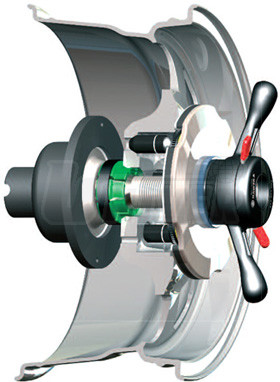

Upínací kotouče HAWEKA WorldKit II

Upínací kotouče slouží pro přesné vyvažování kol (bez středového upínání) a mají otvory odpovídající různým roztečným kružnicím, které se osazují speciálními čepy pro uchycení kol / disků.

• umožňují vyvažovat kola se 4-, 5- i 7-děrovými disky zpravidla přesněji než při upínání kol za středové otvory disků
• děrování upínacích kotoučů se provedeno tak, aby je bylo možno používat pro disky s různými roztečnými kružnicemi šroubů upínání kol
• osazují se příslušnými upínacími čepy / kolíky s délkou 80/90/100/120 mm v návaznosti na hlavy čepů, které mohou být v provedení jako tupý kužel, špičatý kužel, kulovitá nebo speciální (např. pro Range-/Land Rover atd.)
• dodávají se pro různé průměry hřídelí vyvažovaček kol / Ø 28 mm, Ø 36 mm, Ø 38 mm, Ø 40 mm, v objednacím čísle se pak 7. a 8. číslice nahradí příslušným průměrem /28/36/38/40
• vysoká kvalita (vyrobeno v Německu)

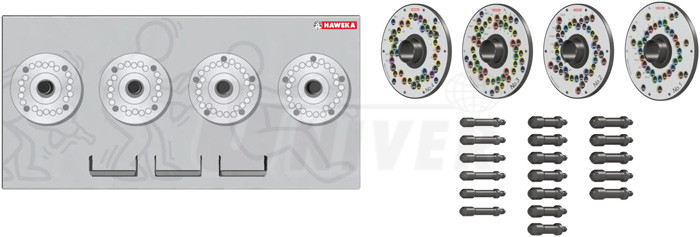

Sada upínacích kotoučů pro vyvažování kol HAWEKA WorldKit II (Ø 11 mm)

Obsahuje:
4 ks upínací kotouče TSP No.1 / TSP No.2 / TSP No. 3 / TSP No. 4 (3, 4, 5, 6, 7-děrové)
3 sady čepů (18 ks)
1 ks tabule na stěnu
1 ks nástěnné schéma
1 ks CD-ROM

Obj.č. 200 018 405




Jednotlivé upínací kotouče HAWEKA WorldKit II (Ø 11 mm)

241e801 409 - TSP No.1 (4 a 7-děrové, barevné
roztečné kružnice 4x95,25/98/100/101,6/108/114,3/170/ + 7x150 mm
Vhodné např. i pro vozy Škoda Favorit/Forman/Pick-up (-7/93), středový otvor 58,5 mm, roztečná kružnice 4x98 mm.




251e801 409 - TSP No.2 (5-děrový, barevné)
roztečné kružnice 5x98/105/108/110/115/120,65/135/154,95 mm




251e901 409 - TSP No.3 (5-děrový, barevné)
roztečné kružnice 5x100/112/114,3/120/127/130/139,7/150/165,1 mm
Vhodné např. i pro vozy Škoda Felicia/Favorit/Forman/Pick-up (8/93-) Vanplus/Citigo - středový otvor 57,1 mm, roztečná kružnice 4x100 mm, Fabia/Fabia II/Octavia/Roomster/Rapid - středový otvor 57,1 mm, roztečná kružnice 5x100 mm, Superb (3T 7 3U)/Yeti/Octavia II/Octavia III -středový otvor 57,1 mm, roztečná kružnice 5x112 mm.




231e111 409 - TSP No.4 (3, 4 a 6-děrové, barevné)
roztečné kružnice 3x98/112/114,3/115/120/127/130/132 mm + 6x135/139,7 mm + 4x165,1 mm




Pozn.:
Výše uvedené upínací kotouče mají objednávková čísla pro vyvažovačky kol s průměrem hřídele 40 mm. Firma HAWEKA dodává i řadu dalších upínacích kotoučů (i pro konkrétní výrobce vyvažovaček kol a tudíž i různé průměry hřídelí vyvažovaček kol / Ø 28 mm, Ø 36 mm, Ø 38 mm, Ø 40 mm, v objednacím čísle se pak 7. a 8. číslice nahradí příslušným průměrem /28/36/38/40).


Příslušenství k upínacím kotoučům HAWEKA WorldKit II

271 994 117 - upínací čep / kolík Plug-in Stud "I", délka 100 mm, Ø 19 mm




271 804 118 - upínací čep / kolík Plug-in Stud "II", délka 80 mm, krátký kužel, Ø 24,5 mm




271 904 119 - upínací čep / kolík Plug-in Stud "III", délka 90 mm, zakulacená hlava, Ø 24,5 mm




271 804 121 - upínací čep / kolík Plug-in Stud "IV", délka 80 mm, pro Range/Land Rover, Ø 34 mm




271 994 121 - upínací čep / kolík Plug-in Stud "V", délka 100 mm, Ø 22,5 mm




271 124 122 - upínací čep / kolík Plug-in Stud "VI", délka 120 mm, Ø 22,5 mm

Nastavitelné upínací kotouče HAWEKA QuickPlate IV

Plynule nastavitelné upínací kotouče slouží pro přesné vyvažování kol (bez středového upínání) a mají elementy, které pomocí ozubení zajišťují synchronní nastavení na konkrétní rozteče.

• plynule nastavitelné upínací kotouče systému QuickPlate IV slouží k upnutí kola na vyvažovačku kol výlučně jako přítlačný kotouč ve spojení s nějakou středící jednotkou (např. s upínacím pouzdrem HAWEKA DuoExpert nebo s klasickým středicím kuželem) a křídlovou nebo rychloupínací maticí
• upínací kotouče QuickPlate IV mají nastavovací elementy, které pomocí ozubení a třecího elementu (O-kroužek) zajišťují příslušné synchronní nastavení na konkrétní rozteče (bez vůle), požadovaná roztečná kružnice otvorů se nastaví velmi rychle a zafixuje pomocí brzdné funkce
• jsou určené pro 4-, 5- nebo 6-děrové disky a díky plynulému nastavení se mohou použít pro všechny disky s roztečnou kružnicí od 95 mm až do 182 mm
• čepy těchto upínacích kotoučů mohou být osazeny různými hlavami
• nevyžaduje žádné časově náročné nastavení příslušné roztečné kružnice
• pokrývá všechny roztečné kružnice šroubů upínajících kola
• zafixování nastavení se provádí systémem ProLock
• malá konstrukční výška a nízká hmotnost
• rychlá a snadná výměna hlav čepů
• vysoká kvalita (vyrobeno v Německu)

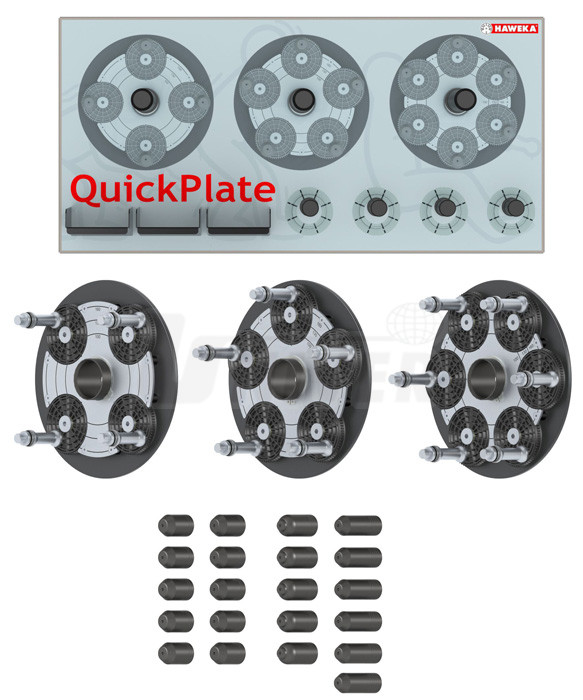

Sada plynule nastavitelných upínacích kotoučů pro vyvažování kol HAWEKA QuickPlate IV

Obsahuje:
3 ks nastavitelné upínací kotouče (SP249e011 400 / SP259e011 400 / SP269e011 400)
3 sady hlav čepů (SP273e008 003 / SP273e008 007 / SP273e008 025)
1 ks tabule na stěnu (SP900 008 230)

Obj.č. SP210 400 001




Jednotlivé plynule nastavitelné upínací kotouče pro vyvažování kol HAWEKA QuickPlate IV

249 011 400
nastavitelný upínací kotouč QuickPlate IV, 4-děrový, 4 čepy se standardní hlavou (273e008 003), délka 38 mm, krátký tupý kužel, Ø 24,5 mm




259 011 400
nastavitelný upínací kotouč QuickPlate IV, 5-děrový, 5 čepů se standardní hlavou (273e008 003), délka 38 mm, krátký tupý kužel, Ø 24,5 mm a 5 čepů s delší hlavou (273e008 025), délka 58 mm, delší tupý kužel, Ø 22,5 mm




269 011 400
nastavitelný upínací kotouč QuickPlate IV, 6-děrový, 6 čepů se standardní hlavou (273e008 003), délka 38 mm, krátký tupý kužel, Ø 24,5 mm




Příslušenství/hlavy čepů k nastavitelným upínacím kotoučům HAWEKA QuickPlate IV

273e008 003 - hlava čepu, délka 38 mm, krátký kužel, Ø 24,5 mm




273e008 007 - hlava čepu, délka 48 mm, zakulacený kužel, Ø 24,5 mm




273e008 029 - hlava čepu, délka 78 mm, dlouhý zakulacený kužel, Ø 24,5 mm




273e008 009 - hlava čepu, délka 38 mm, pro Range/Land Rover, Ø 34 mm




273e008 025 - hlava čepu, délka 100 mm, dlouhý kužel, Ø 22,5 mm




273e008 023 - hlava čepu, délka 55,6 mm, dlouhý kužel, Ø 19 mm

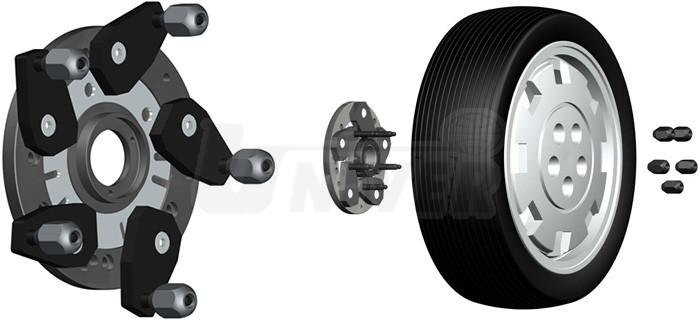

Upínací přípravky pro 3- / 4- / 5-děrové uzavřené disky HAWEKA UniLug

Univerzální upínací přípravky pro 3- / 4- / 5-děrové uzavřené disky (bez středového otvoru) umožňují nastavení roztečné kružnice upínacích šroubů kol v rozsahu 95 - 215 mm a přesné vyvážení kol.

• pro vyvažovačky kol s kuželovou hřídelí (Beissbarth, Sicam, Facom, Hofmann, Schenck / Nussbaum / ATT atd.)
• pro přesné vyvažování kol s uzavřenými disky (bez středového otvoru), také francouzských vozů (např. Peugeot s použitím upínacích matic 040 100 112)
• univerzální použití pro 3- / 4- / 5-děrové disky
• nastavení roztečné kružnice upínacích šroubů kol v rozsahu 95 - 215 mm pomocí měřidla, které je součástí dodávky
• vysoká kvalita (vyrobeno v Německu)

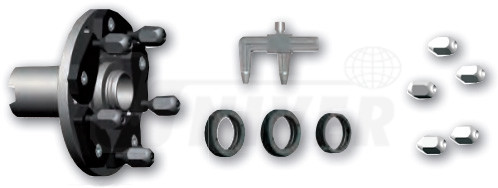

V sadě se dodává:
1 ks univerzální upínací přípravek pro 3- / 4- / 5-děrové disky s nastavením roztečné kružnice 95 - 215 mm
3 ks středicí kroužky Ø 58 mm (405e009 001), Ø 60 mm (405e009 002) a Ø 65 mm (405e009 004)
1 sada - standardní matice (5 x 040 100 102)
1 ks měřidlo otvorů (490 008 000)

Obj.č. 405 818 108








Příslušenství:
040 100 001 - sada (5 ks) fixačních kuželů, závit M10 x 1,25 mm




040 100 112 - Upínací matice (1 ks) extra dlouhá, M10 x 1,25 mm, pro nové vozy Peugeot (je potřeba 5 ks)




Pozn.:
Firma HAWEKA dodává i další univerzální upínací přípravky UniLug pro vyvažovačky kol s válcovou hřídelí různých výrobců ( vnitřní adaptační kroužky podle příslušné vyvažovačky kol):
405 280 108 - s hřídelí o Ø 28,56 mm (např. Mondolfo, Balco, Snap On atd.)
405 360 108 - s hřídelí o Ø 36 mm (např. Cemb, Ravaglioli atd.)
405 380 108 - s hřídelí o Ø 38 mm (např. Corghi, Faip, Sice, HPA atd., včetně distanční vložky 405e008 004)
405 381 108 - s hřídelí o Ø 38 mm (např. Fasep)
405 400 108 - s hřídelí o Ø 40 mm (např. TipTop, Cemb, Ravaglioli, Cormach, Bright, Mondolfo, Hunter atd.)
405 401 108 - s hřídelí o Ø 40 mm (např. Corghi, HPA, Teco, Mondolfo atd., včetně distanční vložky 405e008 004)
