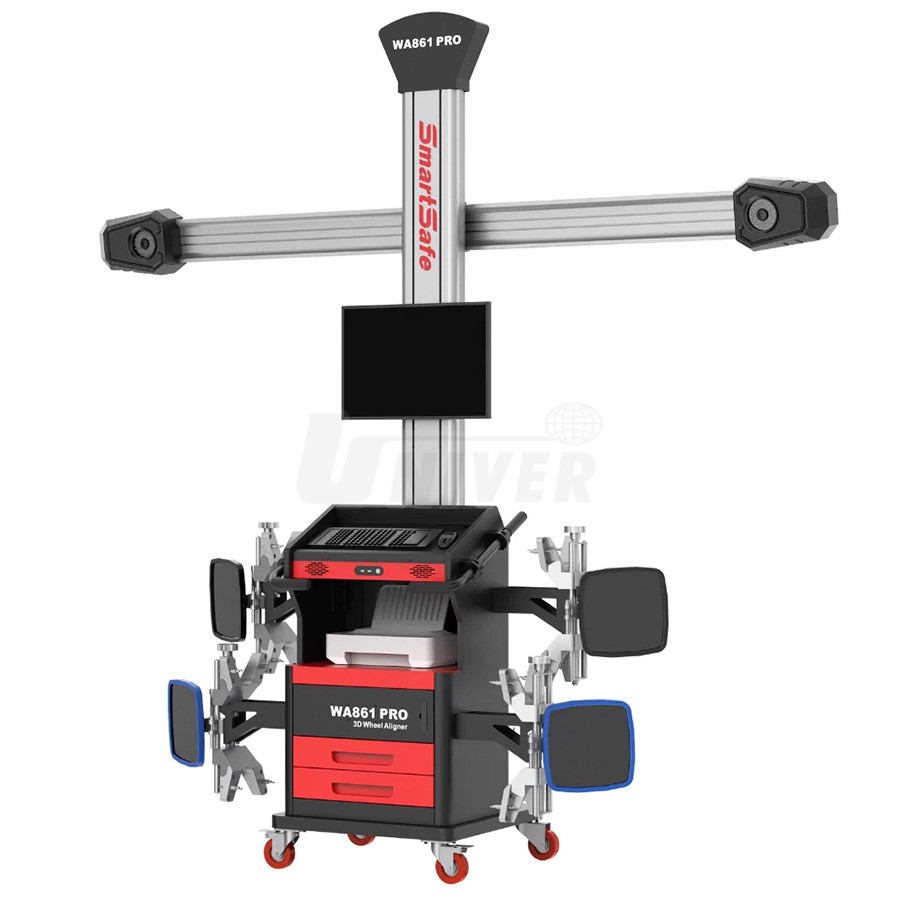

Přístroj pro měření geometrie kol LAUNCH X-861 PRO 3D

Přístroj pro měření geometrie kol s technologií 3D se 2 pohyblivými automaticky se zaměřujícími vysokorychlostními kamerami.

• mobilní provedení, není třeba žádné kotvení do podlahy

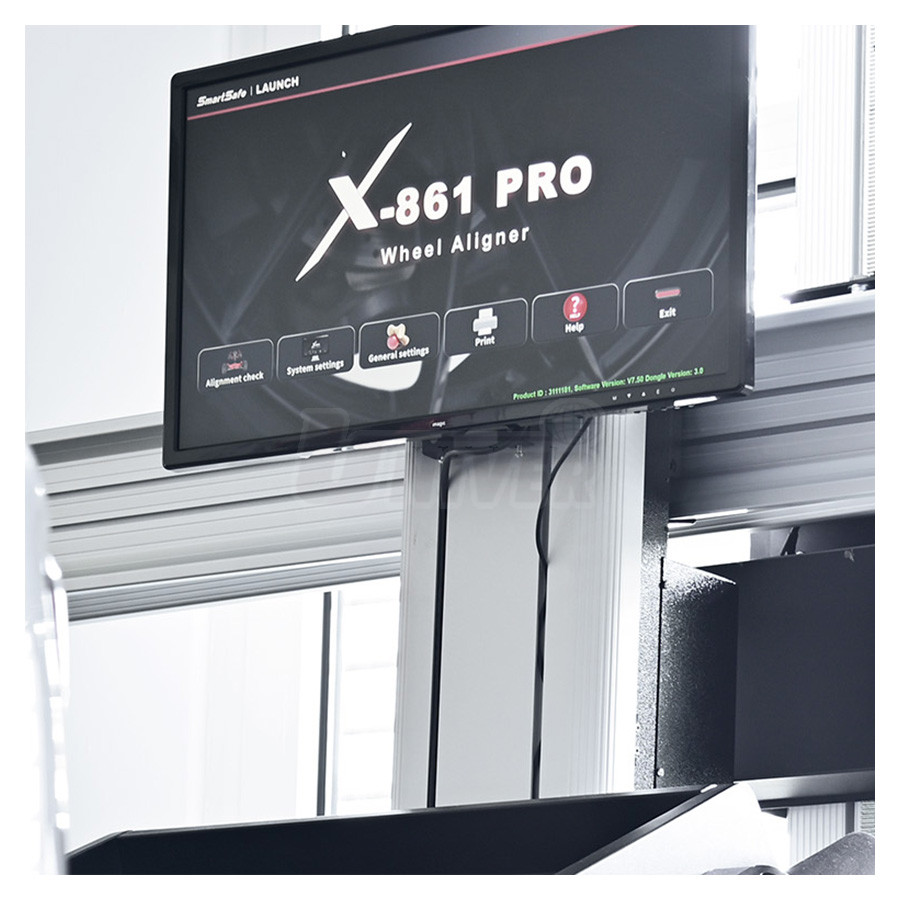

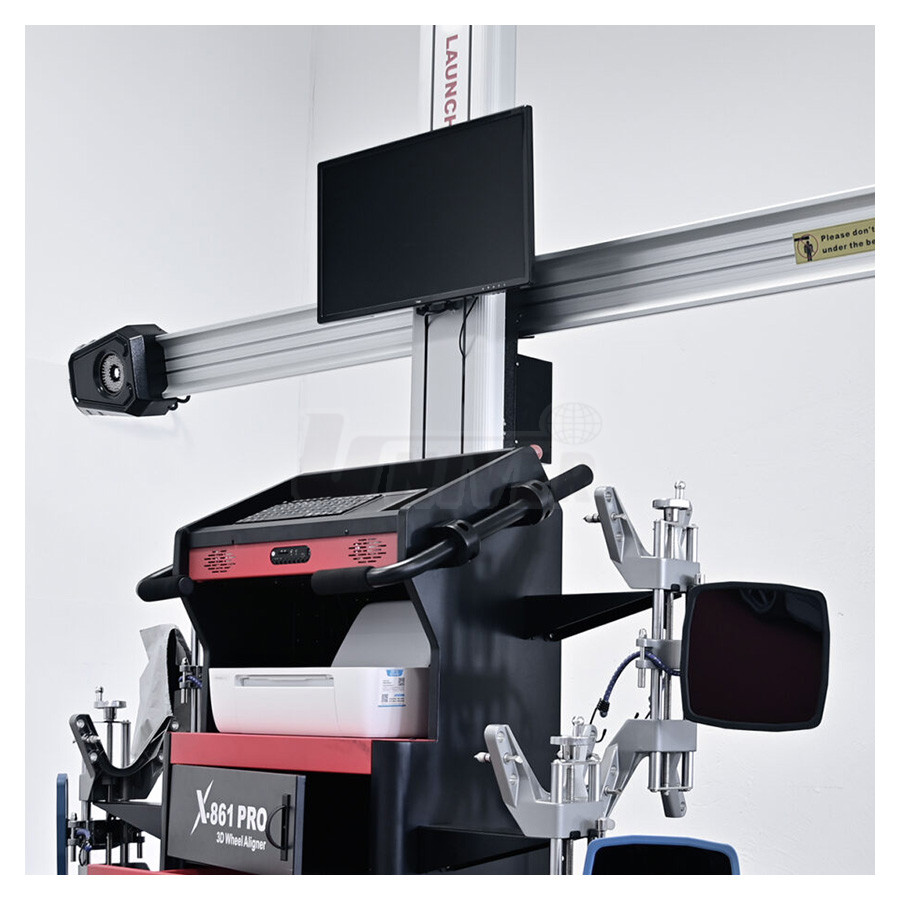

• integrovaný, přehledný monitor na sloupu
• tiskárna snadno přístupná v prostoru mobilní skříně
• exaktní měření všech klíčových parametrů geometrie kol přední i zadní nápravy díky použití pasivních reflektorů
• intuitivní, přívětivé uživatelské rozhraní přístroje bylo navrženo tak, aby obsluze poskytlo jednoduché a bezproblémové měření geometrie kol, díky jasným pokynům a navigaci krok za krokem se provede celý měřicí proces
• kamery 5G umožňují rychlé a přesné zjištění dat geometrie, optimalizují pracovní dobu a zvyšují produktivitu práce, lze změřit více vozidel za kratší dobu
• vyniká intuitivním ovládáním a software s 3D grafikou, které je orientované na snadnou obsluhu s jednoduchým přístupem na pomocné funkce, vede obsluhu celým procesem měření
• databanka předepsaných údajů geometrie kol všech běžných světových značek (více než 70) a modelů automobilů
• operační systém Windows
• při uvedení do provozu není nutná kalibrace
• není třeba žádné kabelové připojení / propojení
• vysoká provozní spolehlivost i při náročném využívání, dlouhá životnost, minimální údržba
• kvalita garantovaná německým dodavatelem

Obsah dodávky:

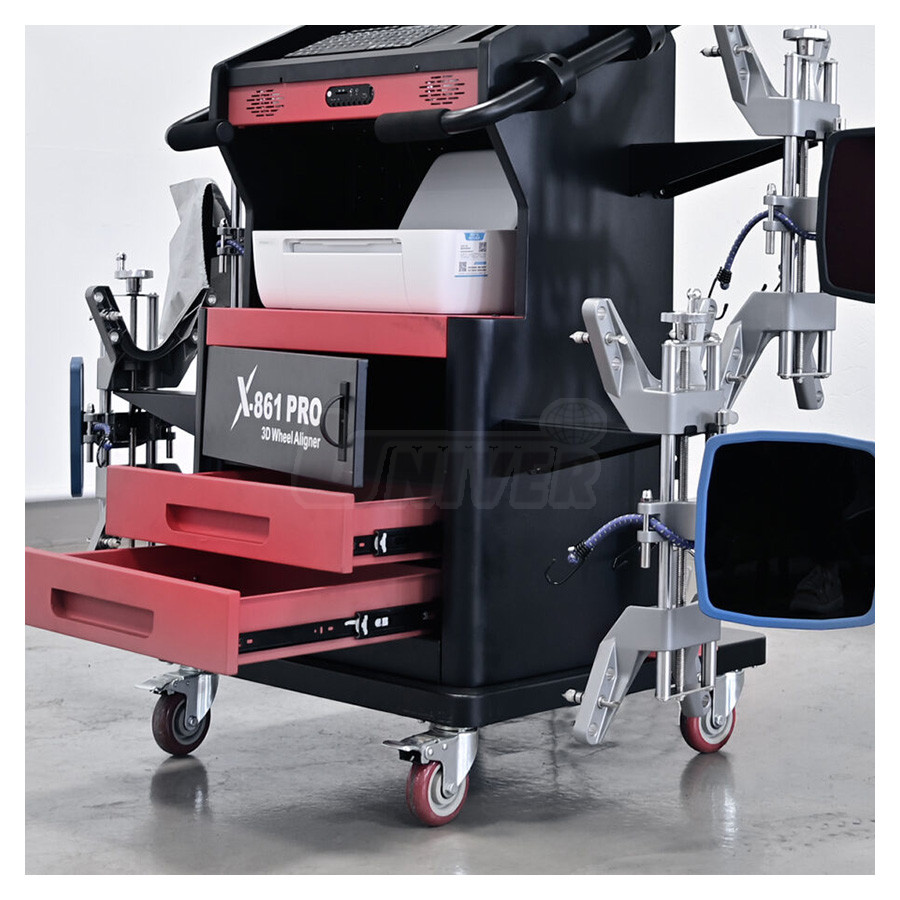

mobilní ovládací skříň s odkládacími komponenty
4 ks univerzální upínací držáky 11" – 24"
bezkabelová klávesnice s Touchpad
PC s Windows 11 s WLAN
tiskárna
2 ks ochranné kryty kamer
2 ks přední otočné plošiny
držák volantu
přípravek na stlačení brzdového pedálu
měřicí sofware
jednoroční licence na databanku
návod k obsluze

Parametry:

celková sbíhavost rozsah přesnost dělená sbíhavost rozsah přesnost odklon kola rozsah přesnost záklon rozsah přesnost příklon rozsah přesnost úhel jízdní osy rozsah přesnost diferenční úhel rozvoru rozsah přesnost napájení příkon hmotnost

± 40° ± 2° ± 40° ± 2° ± 10° ± 2° ± 20° ± 4° ± 20° ± 4° ± 10° ± 2° ± 20° ± 2° 230 V / 50 Hz 0,5 kW 210 kg

Požadavky na montáž:
- plošiny zvedáku musí mít vzadu posuvné desky pro kola zadní nápravy
- plošiny zvedáku musí mít vpředu vybrání pro instalaci předních otočných talířů / plošin (40 x 40 x 5 cm)
- vzdálenost od středu předních otočných plošin ke kameře musí být nejméně 200 cm a nesmí přesáhnou 280 cm
- vzdálenost mezi pravým a levým sloupem zvedáku musí být minimálně 270 cm
- úhlopříčný výškový rozdíl předních otočných plošin k zadní posuvné plošině smí být maximálně 2 mm
- na reflektory nebo kamery nesmí dopadat přímé světlo
