Přístroj pro měření geometrie kol 3D Beissbarth Q.Lign T.41 Kit

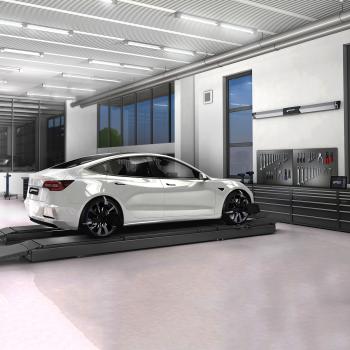

Přístroj pro měření geometrie kol v provedení jako stavebnicová verze pro montáž měřicího nosníku na stěnu, s bezkabelovým přenosem dat a s ovládáním tabletem.

• vychází ze stávající platformy Beissbarth Q.Lign, kdy webová technologie nahrazuje obvyklou pojízdnou skříň s PC
• měřicí nosník měří trvale z výšky 2,8 metru.
• žádný motor, žádný naviják, žádné opotřebení
• žádná vstupní procedura, bez ohledu na to, zda jde o krátký nebo dlouhý rozvor měřeného vozidla
• 4 kola, 4 kamery
• samostatná kamera pro zadní nápravu pro přesnější hodnoty sbíhavosti na přední nápravě
• měření je velmi rychlé, vysoce precizní a pro obsluhu mimořádně jednoduché / komfortní
• intuitivní software ve 30 světových jazycích, optimalizované pracovní postupy, vyšší produktivita
• vysoká rychlost bez kompromisů z hlediska přesnosti
• výkonný software s optimalizovaným pracovním postupem pro celý proces měření / seřízení geometrie kol
• nový zkrácený proces vlastního měření pro vyšší produktivitu
• 3D kamerová technika poskytuje vysoce přesná měření a seřízení v reálném čase
• tablet je součástí dodávky
• vozidlo může stát libovolně v rozmezí 1,8 až 3,3 metru od jeho přední nápravy k kameře měřicího nosníku
• měření / seřizování geometrie kol je možné kdykoliv, když je výška zvedáku od 0 až do 2 metrů
• měření začíná ihned po uchycení tabulí na kola, každá tabule může být na jakémkoli kole
• měření s každou ve všech polohách kola zkracuje dobu úkonu a snižuje chyby při upínání kolových držáků
• aktivní technologie MEMS: konstantní měření proti gravitaci pro nekompromisní přesnost
• úhel natočení volantu pohodlně na úrovni podlahy bez nutnosti použití stoličky nebo schůdek
• přístup k přehledným a snadno pochopitelným protokolům ve formátu PDF odkudkoli z dílny
• neuvěřitelně efektivní přístroj s až o 95 % nižší spotřebou energie než systémy založené na PC
• Stream-to-X: přímé zobrazení softwaru na libovolném televizoru, počítači, notebooku, tabletu nebo chytrém telefonu
• snadná integrace systému Q.Lign do každodenních procesů a systémů dílny
• prostorové nároky: minimální výška dílny 2 800 mm, minimální světlá šířka 2 800 mm u čtyřsloupových zvedáků
• vysoká provozní spolehlivost a dlouhá životnost i náročném pracovním nasazení
• špičková kvalita renomovaného německého výrobce

Sada obsahuje:
měřicí nosník se 4 kamerami
displejový modul Q.Lign
4 měřicí tabule / terče s funkcí AutoID
tablet
přípravek na stlačení brzdového pedálu
držák volantu
Powerbox / proudové napájení

Poznámka: U stavebnicové Kit-verze je třeba otočné plošiny a kolové držáky měřicích tabulí objednat samostatně, podle potřeby.

Parametry:

napájení příkon přenos dat rozvor kol

90 – 264 V / 47 – 63 Hz 45 W bezkabelový 1750 – 4600 mm

Hodnoty geometrie kol:
dílčí sbíhavost (PN+ZN)
celková sbíhavost (PN+ZN)
diferenční úhel rejdu
odklon kola (PN+ZN)
záklon
příklon
přesazení kol (PN+ZN)
úhel jízdní osy
osa symetrie
diferenční úhel rozvoru
boční přesazení vlevo/vpravo
diferenční úhel sbíhavosti
přesazení náprav (ZN)

Volitelné příslušenství:
1690701521 - magnetické držáky (4 ks) pro matice kol | 100 mm, středové upnutí pro vysoce přesná měření, vhodné pro 3/4/5/6-děrové disky
1690701508 - magnetické držáky (4 ks) pro matice kol | 75 mm, středové upnutí pro vysoce přesná měření, vhodné pro 3/4/5/6-děrové disky
1690380161 - samostředicí rychloupínací držáky pro Teslu (4 ks), upnutí přes středový otvor disku, redukuje chyby upnutí
1690380010 - samostředicí rychloupínací držáky pro Porsche (4 ks), VAS 6918, upnutí přes středový otvor disku, redukuje chyby upnutí
1690301003 - samostředicí rychloupínací držáky pro Porsche (4 ks), VAS 6829, upnutí přes středový otvor disku, redukuje chyby upnutí
1690301002 - středová upínací sada pro Porsche Carrera GT, 2 upínáky s levým závitem, 2 upínáky s pravým závitem, 4 spojlerové adaptéry s libelou
1690380002 - středová upínací sada pro Porsche 911 GT3 (od roku výroby 2010) a Porsche 911 Turbo (od roku výroby 2009), 4 středové upínáky, 4 distanční kroužky pro Porsche 911 Turbo se středovým šroubením, redukuje chyby upnutí
1690311112 - sada 4 kolových upínacích držáků Multi-Fit, 13" - 22", upnutí bez nebezpečí poškození disku
1690311113 - sada prodlužovací adaptérů pro upínací držák Multi-Fit (4 ks), 23" - 28"
1690101010 - sada adaptérů Q.Grip (4 ks), pro upevnění tabulí za pouhých 5 s, bez kontaktu s diskem, průměr kola 525 - 835 mm /20,6" - 32,8"
1690100001 - kolový upínací držák ProClamp (1 ks), upínací rozsah, 12" - 23"
1690801002 - rychloupínací jednotka Mercedes Benz (1 ks), distanční čepy přímo na náboji kola, není třeba provádět kompenzaci házivosti disku
1690801001 - rychloupínací jednotka BMW (1 ks), distanční čepy přímo na náboji kola, není třeba provádět kompenzaci házivosti disku
1690501001 - standardní mechanická hliníková otočná plošina (1 ks)
1690401028 - precizní mechanická hliníková otočná plošina (1 ks), uložení v ocelových kuličkách pro malý odpor při natáčení a vysokou přesnost
1690401011 - standardní elektronická hliníková otočná plošina bez spojovacího kabelu (1 ks), slouží pro změření maximálního natočení kola
1690401013 - precizní elektronická hliníková otočná plošina bez spojovacího kabelu (1 ks), uložení v ocelových kuličkách pro malý odpor při natáčení a vysokou přesnost, slouží pro změření maximálního natočení kola
