Přístroj pro měření geometrie kol 3D Beissbarth Q.Lign

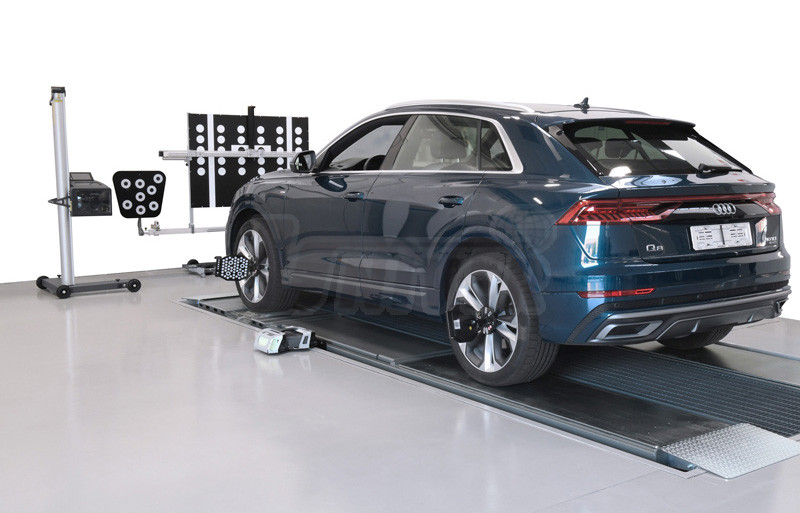

Přístroj na měření geometrie kol na internetové bázi se 4 kolovými držáky Q.Grip s terčovými tabulemi, 2 měřicími snímači s OLED-displeji, 3D kamerami a tabletem.

• přístroj nové platformy na internetové bázi pro rychlé a přesné výsledky měření

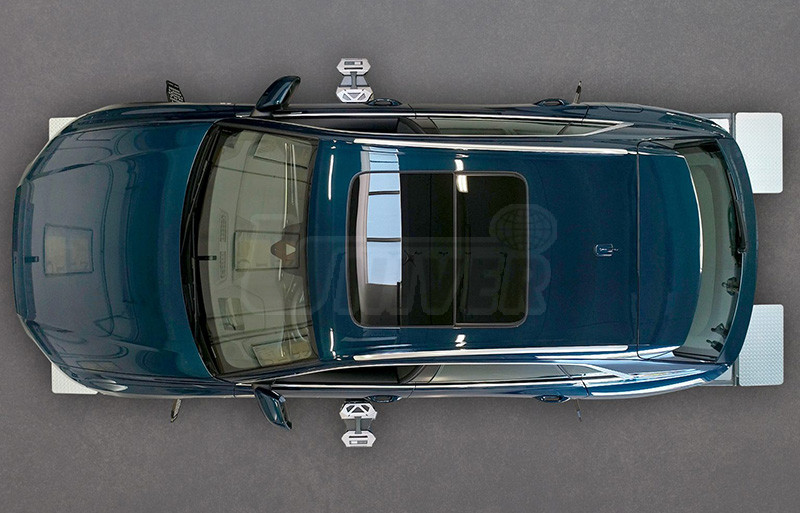

• místo před zvedákem je Q.Link umístěný na levé a pravé straně zvedáku, prostřednictvím Q.Lign komunikují spolu oba snímače a určují svoji vzájemnou polohu v každém okamžiku měření geometrie kol
• Stream-to-X: přímé zobrazení softwaru na libovolném televizoru, počítači, notebooku, tabletu nebo chytrém telefonu
• snadná integrace systému Q.Lign do každodenních procesů a systémů dílny

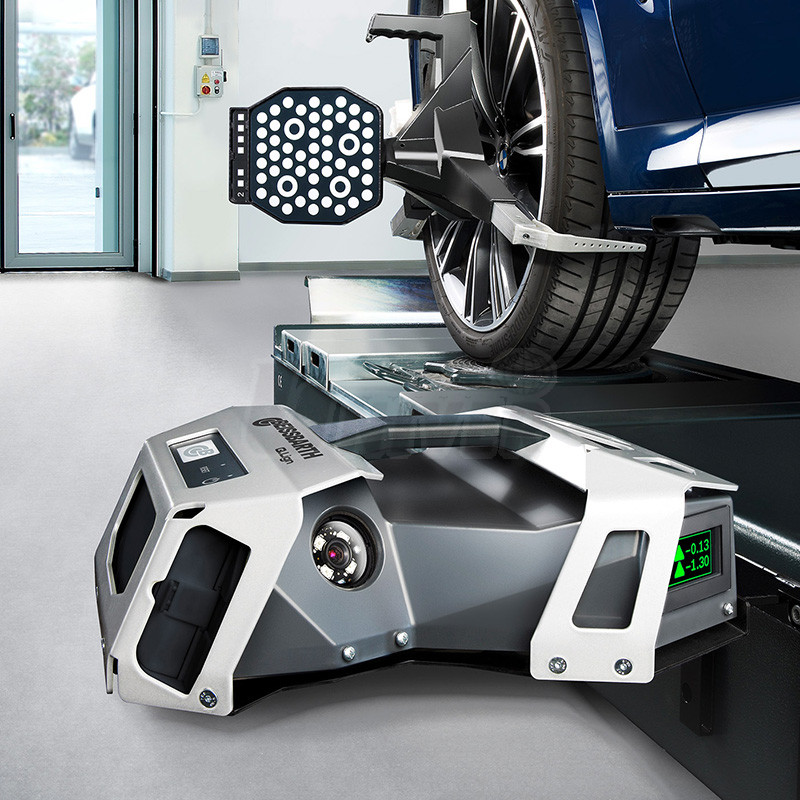

• kolové držáky Q.Grip pro bleskovou instalaci bez dotyku s diskem
• výkonný software s optimalizovaným pracovním postupem pro celý proces měření / seřízení geometrie kol
• nový zkrácený proces vlastního měření pro vyšší produktivitu
• 3D kamerová technika poskytuje vysoce přesná měření a seřízení v reálném čase
• kompletně bezkabelové provedení s vysoce výkonnými Li-Ion akumulátorovými bateriemi

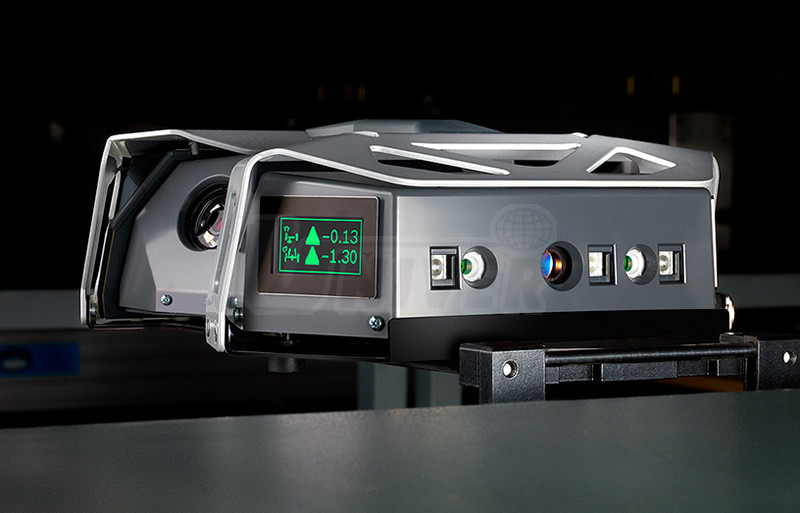

• naměřené hodnoty má obsluha pod vozidlem vždy na očích prostřednictvím čtyř displejů OLED na měřicích snímačích
• prostor před zvedákem lze trvale využívat pro seřizování světlometů nebo kalibraci asistenčního systému řidiče
• měření začíná ihned po uchycení tabulí na kola
• výměna tabulí pomocí QR kódu během několika sekund bez servisního technika, bez časově náročné kalibrace
• měření s každou ve všech polohách kola zkracuje dobu úkonu a snižuje chyby při upínání kolových držáků
• srozumitelné a přehledné protokoly pro zákazníka
• tematické protokoly měření (např. měření havarovaných vozidel) namísto univerzálních protokolů
• měření všech běžných parametrů vozidla, včetně rozměrů vozidla pro snadné zjištění deformací rámu
• vysoká provozní spolehlivost a dlouhá životnost i náročném pracovním nasazení
• špičková kvalita renomovaného německého výrobce

Obsah dodávky:
2 kompaktní Q.Lign měřicí snímače s OLED-displeji
displejový modul Q.Lign
tablet
2 akumulátorové Li-Ion baterie s nabíjecí stanicí
4 kolové držáky Q.Grip bez kontaktu s diskem
4 měřicí tabule / terče s funkcí AutoID
obsáhlá databanka předepsaných hodnot geometrie kol
adaptér na zvedák
stěnový držák pro měřicí snímače a nabíjecí stanici
držák volantu
přípravek na stlačení brzdového pedálu
2 přední otočné plošiny

Parametry:

napájení příkon přenos dat rozvor kol

90 – 264 V / 47 – 63 Hz 45 W bezkabelový 1800 – 4500 mm

Hodnoty geometrie kol:
dílčí sbíhavost (PN+ZN)
celková sbíhavost (PN+ZN)
diferenční úhel rejdu
odklon kola (PN+ZN)
záklon
příklon
přesazení kol (PN+ZN)
úhel jízdní osy
osa symetrie
diferenční úhel rozvoru
boční přesazení vlevo/vpravo
diferenční úhel sbíhavosti
přesazení náprav (ZN)

Volitelné příslušenství:
1690200013 - měřicí tabule ADAS pro Q.Lign, umožňují vyrovnání tabulí pro kalibraci asistenčních systémů řidiče (ADAS), 2 ks ADAS měřicí tabule, 2 ks ochranné potahy
1690201029 - Powerbox pro Q.Lign, trvalé napájení měřicích hlav (když je Q.Lign provozovaný bez aku-baterií), spojení k měřicím hlavám vedením 10 m (1690203025) nebo 15 m (1690203041)
1690203025 - spojovací vedení k měřicím hlavám 10 m
1690203041 - spojovací vedení k měřicím hlavám 15 m
1690201069 - nabíjecí stanice pro Q.Lign, včetně příslušenství
1690203053 - aku-baterie Li-Ion 99 Wh
1693770648 - síťový díl pro Q.Lign - příslušenství, 19 V RRC
1690201030 - box pro nouzové napájení měřicích hlav při výpadku aku-baterie, mobilní použití, potřebuje přídavný síťový díl 19 V (1693770648)
1693770644 - tablet pro Q.Lign, Android, 10.1"
1690201054 - stěnový držák pro Q.Lign
1690770415 - tiskárna pro vozíky Beissbarth
1690201055 - vozík s 27"-monitorem pro Q.LIgn, včetně držáku monitoru
1690401011 - standardní elektronická hliníková otočná plošina bez spojovacího kabelu (1 ks), slouží pro změření maximálního natočení kola
1690401013 - precizní elektronická hliníková otočná plošina bez spojovacího kabelu (1 ks), uložení v ocelových kuličkách pro malý odpor při natáčení a vysokou přesnost, slouží pro změření maximálního natočení kola
1690402001 - gumový návlek pro hliníkovou otočnou plošinu, chrání ji před nečistotami
1690701052 - nájezdové rampy (2 ks) pro 2 hliníkové otočné plošiny
1690401008 - sada (2 ks) nájezdové rampy pro otočné plošiny a přesuvné plošiny, umožňují měření geometrie kol na zvedácích bez vybrání pro otočné plošiny a posuvné plošiny
1690702082 - výplň pro hliníkovou otočnou plošinu
1690102041 - výplň pro precizní hliníkovou otočnou plošinu
1690701508 - magnetické držáky (4 ks) pro matice kol | 75 mm, středové upnutí pro vysoce přesná měření, vhodné pro 3/4/5/6-děrové disky
1690701521 - magnetické držáky (4 ks) pro matice kol | 100 mm, středové upnutí pro vysoce přesná měření, vhodné pro 3/4/5/6-děrové disky
1690380010 - samostředicí rychloupínací držáky pro Porsche (4 ks), VAS 6918, upnutí přes středový otvor disku, redukuje chyby upnutí
1690380161 - samostředicí rychloupínací držáky pro Teslu (4 ks), upnutí přes středový otvor disku, redukuje chyby upnutí
1690301002 - středová upínací sada pro Porsche Carrera GT, 2 upínáky s levým závitem, 2 upínáky s pravým závitem, 4 spojlerové adaptéry s libelou
1690380002 - středová upínací sada pro Porsche 911 GT3 (od roku výroby 2010) a Porsche 911 Turbo (od roku výroby 2009), 4 středové upínáky, 4 distanční kroužky pro Porsche 911 Turbo se středovým šroubením, redukuje chyby upnutí
1690801002 - rychloupínací jednotka Mercedes Benz (1 ks), distanční čepy přímo na náboji kola, není třeba provádět kompenzaci házivosti disku
1690801001 - rychloupínací jednotka BMW (1 ks), distanční čepy přímo na náboji kola, není třeba provádět kompenzaci házivosti disku
1690311112 - sada 4 kolových upínacích držáků Multi-Fit, 13" - 22", upnutí bez nebezpečí poškození disku
1690311113 - sada prodlužovací adaptérů pro upínací držák Multi-Fit (4 ks), 23" - 28"
