Podpodlažní systém odsávání výfukových plynů GFT-BR

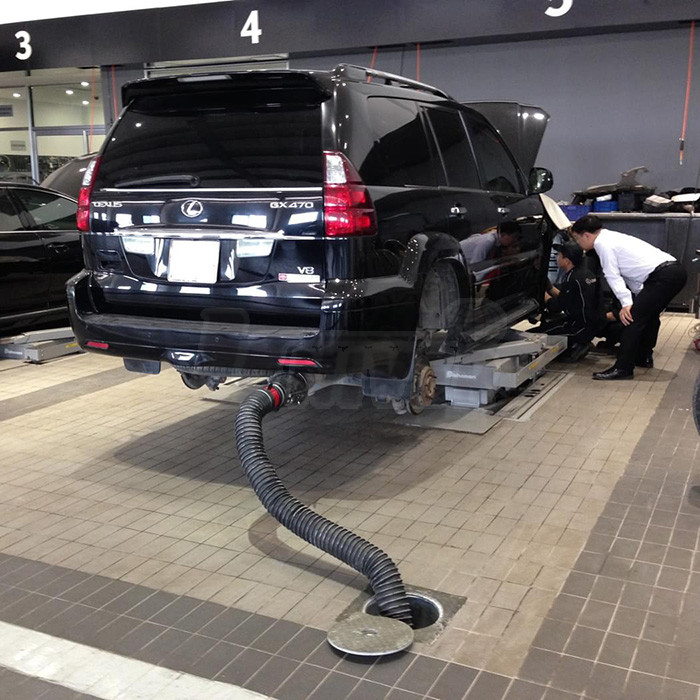

Podpodlažní systém odsávání výfukových plynů konstruovaný pro použití podlahových uzávěrů se zasouvací odsávací hadicí.

  • jednoduchý, méně nákladný systém odsávání výfukových plynů motorových vozidel určený zejména pro autoservisy, kde je možné bez problémů provést podpodlažní instalaci, a kde je nižší četnost používání odsávacího systému
  • na příslušných stáních se osazují kovová podpodlažní uzavírací a úložná kolena, která mají uzavírací víčka a rovněž kuželovitý prostor pro zasunutí odsávací hadice s odsávacím trychtýřem
  • zasunutí i vysunutí odsávací hadice z podpodlažního potrubí není komplikované, hadice může být dlouhá až 3 metry, delší odsávací hadice (délka větší než 3 m) a odsávací hadice pro nákladní automobily se ale častěji zavěšují na stěnu
  • rozvod odsávání k jednotlivým stáním na dílně je veden pod podlahou, a to např. spirálně vinutými SPIRO rourami z pozinkovaného plechu, příp. glazovanými kameninovými kanalizačními rourami, které jsou poměrně levné a velmi dobře odolávají agresivní plynům i kondenzátu, hlavní větve se pokládají ve spádu cca 2 %
  • při navrhování podpodlažního rozvodu (nejčastěji řadové nebo páteřové uspořádání) se uvažuje se současností činnosti jednotlivých odsávacích míst v řádu cca 50 %
  • podpodlažní rozvod se napojuje zpravidla přes šachtu jímání kondenzátu (případně i čištění) na odsávací ventilátor s vývodem většinou nad střechu, šachta je jednoduchá, opatřená plynotěsným víkem o rozměrech zhruba 500x500 mm, příp. 600x600 mm, do šachty ústí sběrné potrubí, pod které se ukládá nádoba na zachycování kondenzátu, na druhé straně šachty o kousek výš je vyústěna sací roura k ventilátoru
  • nevýhodou je malá přizpůsobivost tohoto systému, jeho rozvod i odsávací místa jsou pevně daná, dodatečná úprava nebo prodloužení stávajícího podpodlažního systému je realizovatelné, ovšem za cenu určitých stavebních prací
  • vysoká kvalita (vyrobeno v Itálii), provozní spolehlivost a dlouhá živostnost

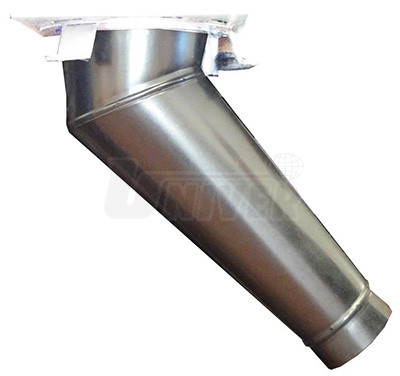

Podpodlažní uzavírací a úložná kolena
Mají uzavírací víčka a rovněž kuželovitý prostor pro zasunutí odsávací hadice s odsávacím trychtýřem.

parametry / typ GFTBR-75 GFTBR-100G GFTBR-125 GFTBR-150
průměr vrchního hrdla
průměr spodního hrdla
konstrukční výška
200 mm
125 mm
540 mm
260 mm
160 mm
530 mm
260 mm
180 mm
545 mm
260 mm
200 mm
560 mm

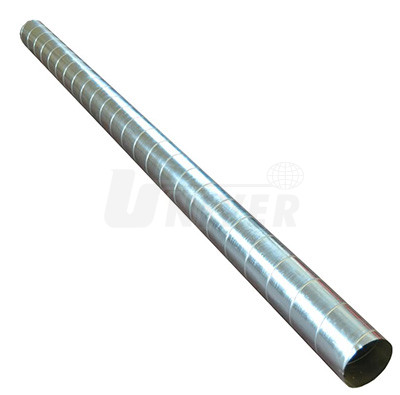

Spirálně vinuté SPIRO roury z pozinkovaného plechu
Vysoce kvalitní potrubí vyráběné speciálním navinováním z pozinkovaného plechu se díky své pevné konstrukci používají také v systémech odsávání výfukových plynů motorových vozidel. Velká odolnost proti promáčknutí (lem výrazně zpevňuje rouru) a také proti korozi, velmi nízká tlaková ztráta.

Objednávka zboží

3510000000711
GFTBR-75
WORKY GFTBR-75 Uzavírací koleno 200 mm / 125 mm
na objednávku
Kč 4.500,00
3510000000713
GFTBR-100G
WORKY GFTBR-100G Uzavírací koleno 260 mm / 160 mm
na objednávku
Kč 4.630,00
3510000000714
GFTBR-125
WORKY GFTBR-125 Uzavírací koleno 260 mm / 180 mm
na objednávku
Kč 4.630,00
3510000000715
GFTBR-150
WORKY GFTBR-150 Uzavírací koleno 260 mm / 200 mm
na objednávku
Kč 4.630,00
3510000001451
ZGS100TU
WORKY ZGS100TU SPIRO roura Ø 100 mm, délka 3 m
na objednávku
Kč 1.470,00
3510000001452
ZGS125TU
WORKY ZGS125TU SPIRO roura Ø 125 mm, délka 3 m
na objednávku
Kč 2.190,00
3510000000450
ZGS160TU
WORKY ZGS160TU SPIRO roura Ø 160 mm, délka 3 m
na objednávku
Kč 2.790,00
3510000000250
ZGS200TU
WORKY ZGS200TU SPIRO roura Ø 200 mm, délka 3 m
na objednávku
Kč 3.500,00
3510000001453
ZGS250TU
WORKY ZGS250TU SPIRO roura Ø 250 mm, délka 3 m
na objednávku
Kč 4.020,00
3510000001450
ZGS315TU
WORKY ZGS315TU SPIRO roura Ø 315 mm, délka 3 m
na objednávku
Kč 6.100,00
3510000001454
ZGS355TU
WORKY ZGS355TU SPIRO roura Ø 355 mm, délka 3 m
na objednávku
Kč 6.940,00
3510000001455
ZGS400TU
WORKY ZGS400TU SPIRO roura Ø 400 mm, délka 3 m
na objednávku
Kč 7.760,00
