Podpodlažní systém odsávání výfukových plynů GFT-B

Podpodlažní systém odsávání výfukových plynů konstruovaný pro použití podlahových uzávěrů s venkovní odsávací hadicí.

• jednoduchý, méně nákladný systém odsávání výfukových plynů motorových vozidel určený zejména pro autoservisy, kde je možné bez problémů provést podpodlažní instalaci, a kde je nižší četnost používání odsávacího systému

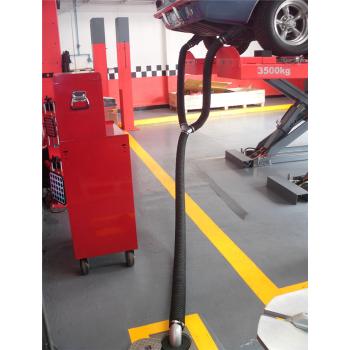

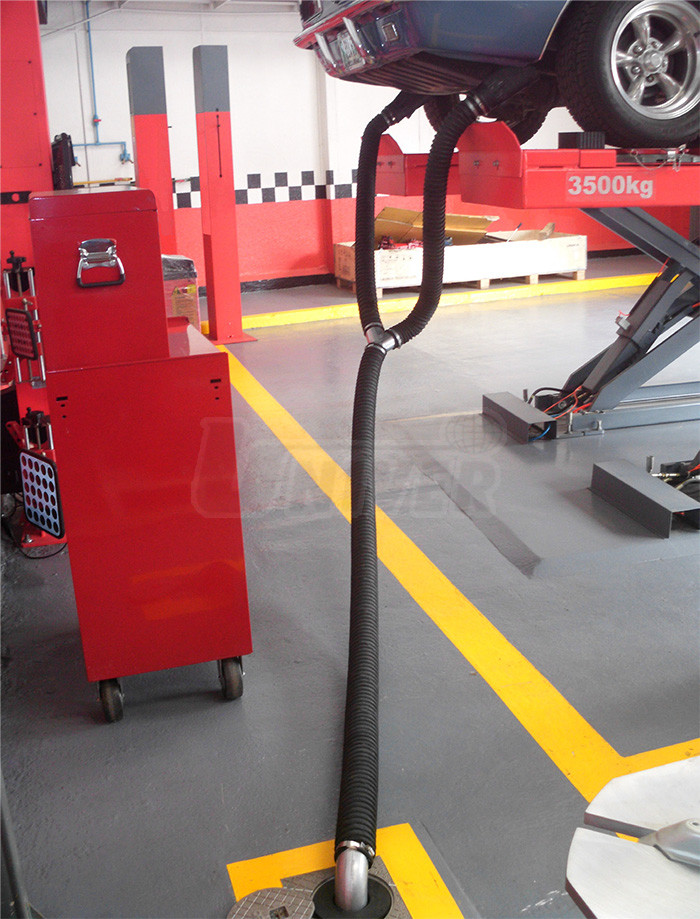

• do podlahového uzávěru s víčkem se zastrčí spojovací oblouk pro připojení odsávací hadice, uložené zpravidla na závěsu na stěně

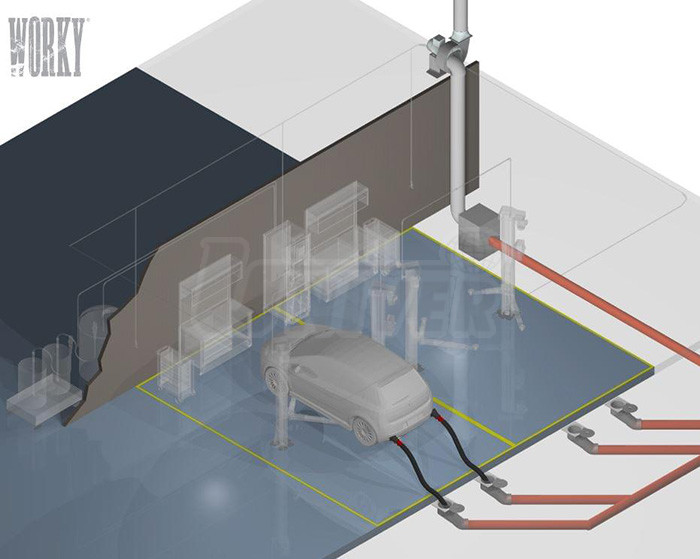

• rozvod odsávání k jednotlivým stáním na dílně je veden pod podlahou, a to např. spirálně vinutými SPIRO rourami z pozinkovaného plechu, příp. glazovanými kameninovými kanalizačními rourami, které jsou poměrně levné a velmi dobře odolávají agresivní plynům i kondenzátu, hlavní větve se pokládají ve spádu cca 2 %
• při navrhování podpodlažního rozvodu (nejčastěji řadové nebo páteřové uspořádání) se uvažuje se současností činnosti jednotlivých odsávacích míst v řádu cca 50 %
• podpodlažní rozvod se napojuje zpravidla přes šachtu jímání kondenzátu (případně i čištění) na odsávací ventilátor s vývodem většinou nad střechu, šachta je jednoduchá, opatřená plynotěsným víkem o rozměrech zhruba 500x500 mm, příp. 600x600 mm, do šachty ústí sběrné potrubí, pod které se ukládá nádoba na zachycování kondenzátu, na druhé straně šachty o kousek výš je vyústěna sací roura k ventilátoru
• nevýhodou je malá přizpůsobivost tohoto systému, jeho rozvod i odsávací místa jsou pevně daná, dodatečná úprava nebo prodloužení stávajícího podpodlažního systému je realizovatelné, ovšem za cenu určitých stavebních prací
• vysoká kvalita (vyrobeno v Itálii), provozní spolehlivost a dlouhá živostnost

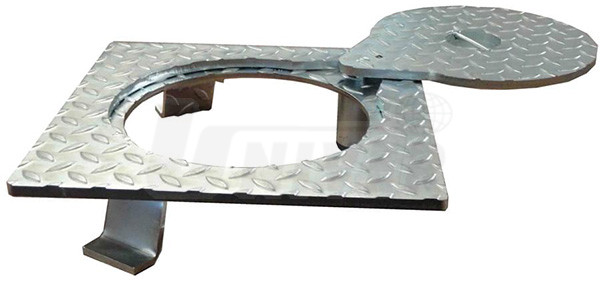

Podlahové přejezdné uzávěry
2 přejezdné podlahové uzávěry různých rozměrů z robustního ocelového plechu se speciálním zinkováním zajišťujícím dlouhodobou odolnost proti korozi s oválným otvorem a otočným víčkem.
Větší typ GFT-125150 se používá pro odsávání výfukových plynů od nákladních automobilů, autobusů apod.

parametry / typ	GFT-75100	GFT-125150
rozměry průměr otvoru	300 x 300 mm 200 mm	360 x 360 mm 260 mm

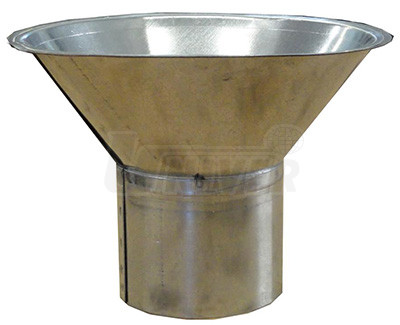

Podlahové trychtýře pro oblouky a připojení podpodlažní hadice
Podlahové trychtýře na jedné straně pro zastrčení oblouků pro připojení venkovní odsávací hadice a na druhé straně pro připojení podpodlažní odsávací hadice příslušného rozměru. Vrchní část podlahového trychtýře je přisazena k podlahovému přejezdnému uzávěru.

parametry / typ	GFTC-75100	GFTC-125150
parametry / typ průměr vrchního hrdla průměr spodního hrdla konstrukční výška	200 mm 100 mm 171 mm	200 mm 150 mm 171 mm

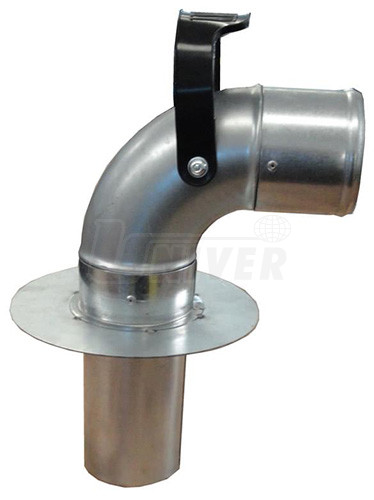

Podlahové oblouky pro venkovní odsávací hadice
4 rozměrově různé podlahové oblouky 90° na jedné straně pro připojení venkovní odsávací hadice příslušného rozměru a na druhé straně pro zastrčení do podlahového trychtýře.

parametry / typ	GFTB-75	GFTB-100	GFTB-125	GFTB-150
pro hadici a průměr hrdla	GT2-75	GT2-100	GT2-125	GT2-150
