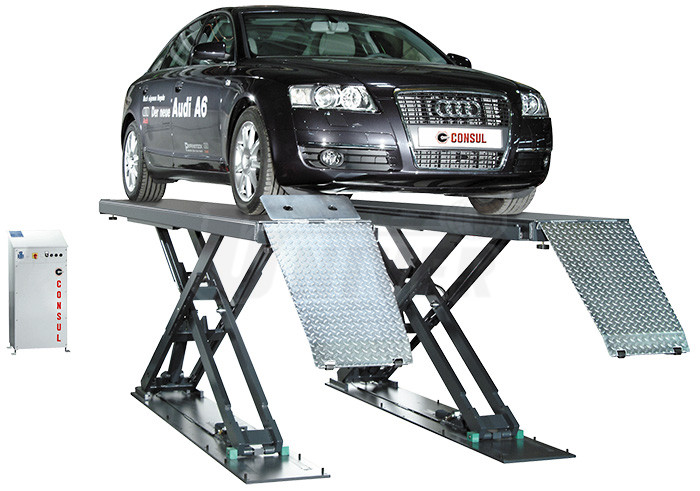

Nůžkový plošinový zvedák Consul 0.40 S

Nůžkový elektrohydraulický plošinový zvedák (4,0 t) s délkou plošin 4800 mm vhodný po doplnění příslušenstvím pro měření geometrie kol.

• instalace na podlahu nebo s použitím přejezdových klapek i do úrovně podlahy
• vhodný po doplnění příslušenstvím i pro měření geometrie kol
• velmi nízká konstrukční výška ve spuštěném stavu
• elektro-hydraulické ovládání v ovládací skříňce
• velmi tichý hydraulický pohonný agregát
• 17-stupňové mechanické západkové zařízení
• pneumatické odblokování pomocí tlačítka při procesu spouštění / klesání
• plošiny s nájezdovými / výjezdovými plošinami a plošinkami se zajištěním proti nechtěnému sjetí vozidla
• integrované kolejničky pro přídavný zvedák pro přízdvih kol / náprav
• bezpečnostní signální tón při spouštění v oblasti nohou
• zásuvka 230 V
• GS-zkušební plaketa, DIN EN 1493, CE-certifikát
• mimořádně vysoká spolehlivost a velmi dlouhá životnost
• špičková kvalita (vyrobeno v Německu)

Parametry:

nosnost výška zdvihu (A) doba zdvihu / spouštění délka plošin (D) šířka plošin (C) nejnižší / nájezdová výška (B)     délka (E2) šířka (E1) elektromotor napětí jištění krytí stlačený vzduch

4000 kg 2100 mm 60 s 4800 mm 650 mm 189 mm 5770 mm 2260 mm 3,6 kW 400 V / 50 Hz 20 A IP 54 8 bar

Volitelné příslušenství:

434720
upevňovací materiál pro nůžkové plošinové zvedáky Consul řady 0.35 / 0.40, 16 reakčních kotev M18, závitové tyčky a podložky.

383562
pneumatické zajištění posuvných plošin. Jen ve spojení se sadou pro měření geometrie kol.

429449
víceúčelový pneumaticko-hydraulický přídavný zvedák 0.20 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2000 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1610 mm, stlačený vzduch 8 - 10 bar.



429456
víceúčelový pneumaticko-hydraulický přídavný zvedák 0.26 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2600 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 – 1500 mm, stlačený vzduch 8 – 10 bar.



385823
připojení stlačeného vzduchu do plošin zvedáku, např. pro instalaci přídavného nápravového zvedáku.



399832
jednotka pro úpravu stlačeného vzduchu (olejovač, odlučovač vody a držák), připojení 1/4".

371468
sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Pro zvedáky bez vybavení pro měření geometrie kol, pro montáž zvedáku do úrovně podlahy.


317412
sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Délka 1000 mm.



425363
sada (2 ks) - nájezdové a výjezdové sklopné plošiny. Prodloužená délka 1500 mm.



595801
osvětlovací sada - přídavné LED-osvětlení (není standardně namontované), 4 ks LED 45°, 2 ks síťový adaptér, upevňovací lišta a montážní materiál.



569970
kompletní sada příslušenství pro měření geometrie kol pro nůžkový plošinový zvedák Consul. Sada obsahuje posuvné zadní plošiny v plné velikosti, středovou vyrovnávací kazetu a přední otočné plošiny s krycím plechem. Vhodné i pro dodatečnou instalaci.

498824
nivelační zařízení, žárově zinkované, pro nůžkové plošinové zvedáky řady 0.35 a 0.40, doporučené pro verze s označením AM a nezbytné při měření geometrie kol, konstrukční výška + cca 3 mm.

5200064
hydraulický přístroj pro zjišťování vůlí v zavěšení kol a v řízení, který se montuje na přání ve výrobním závodě do plošin, 50 mm nástavba s nájezdovými klíny, plošiny přístroje vykonávají 18 podélných a příčných pohybů, což umožňuje identifikaci uvedených vůlí. Nápravové zatížení 2000 kg. Kromě přístroje je třeba přiobjednat i položku 40369.1 (instalace přístroje pro zjišťování vůlí v zavěšení kol a v řízení ve výrobním závodě.
