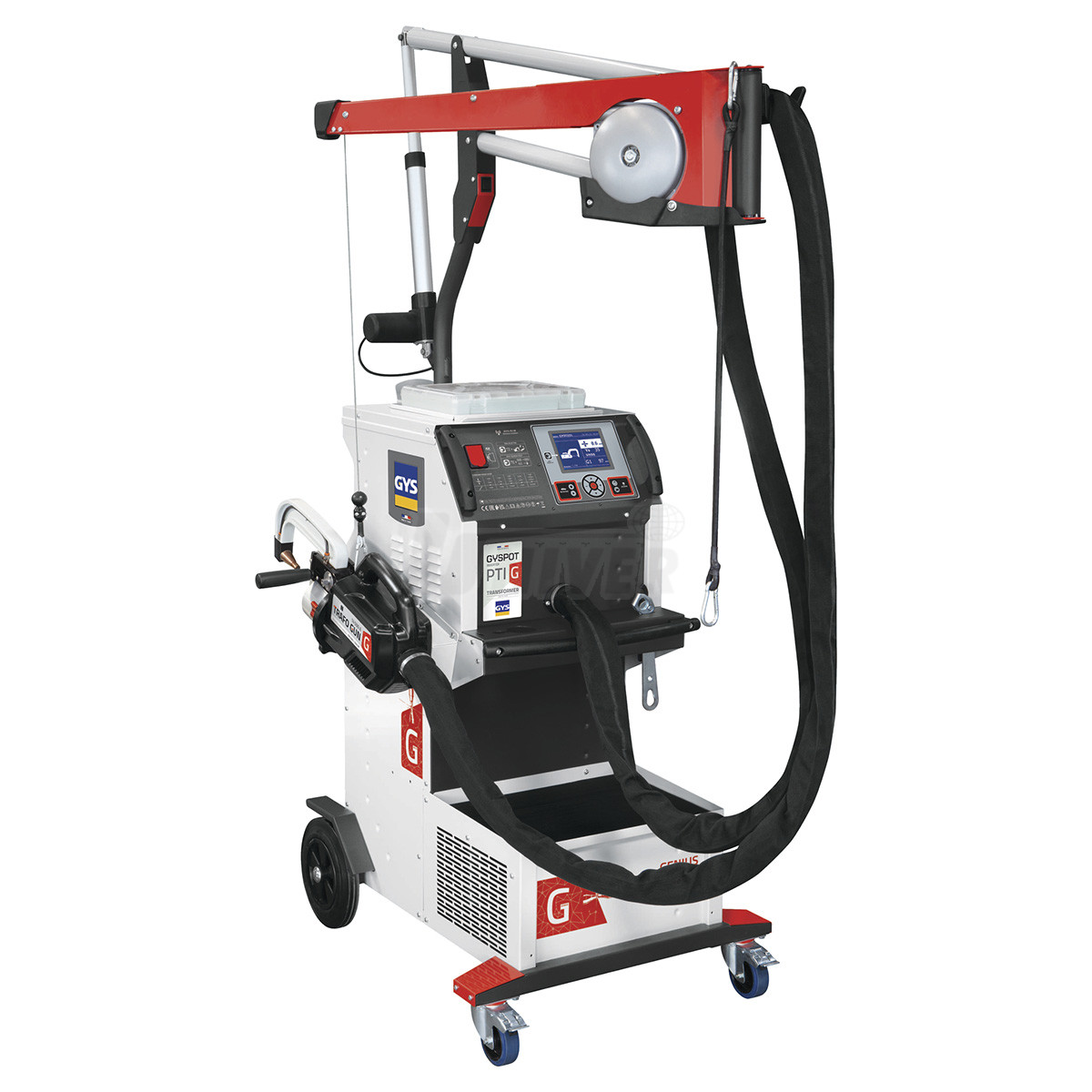

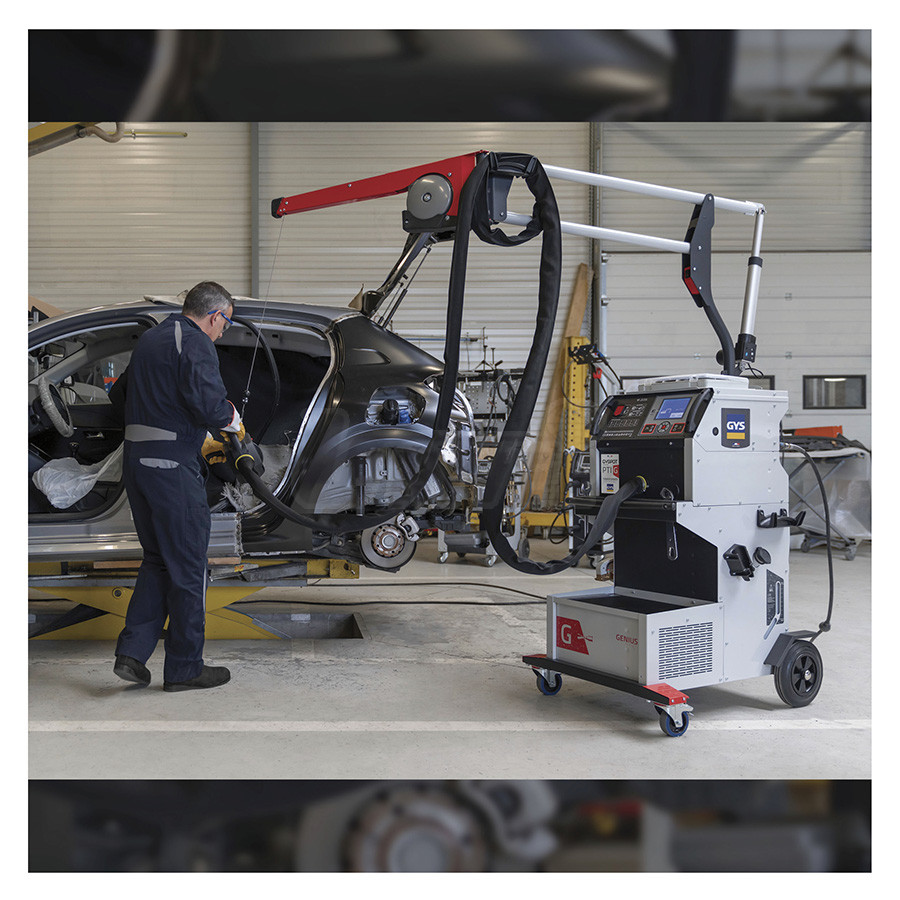

Bodové svařovací zařízení GYSPOT INVERTER PTI.G

Invertorové bodové zařízení se svařovacím proudem 14 500 A, s inovativními bodovacími kleštěmi na nastavitelném výložníku

• invertorové bodové zařízení určené především pro moderní karosárny, které využijí on-board inteligenci a automatizaci pro zvýšení efektivnosti těchto svařovacích prací
• pro svařování různých druhů ocelí (UHLE, THLE, HLE, Bor ...)

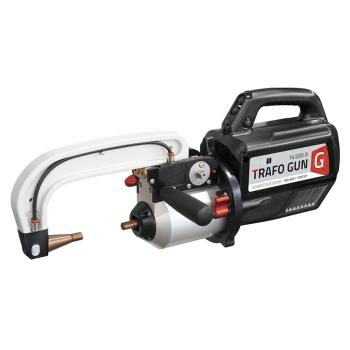

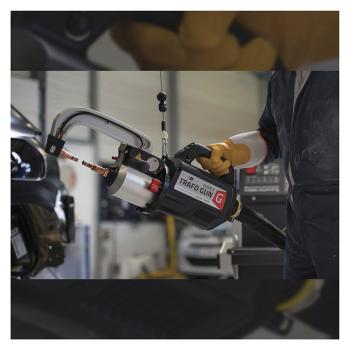

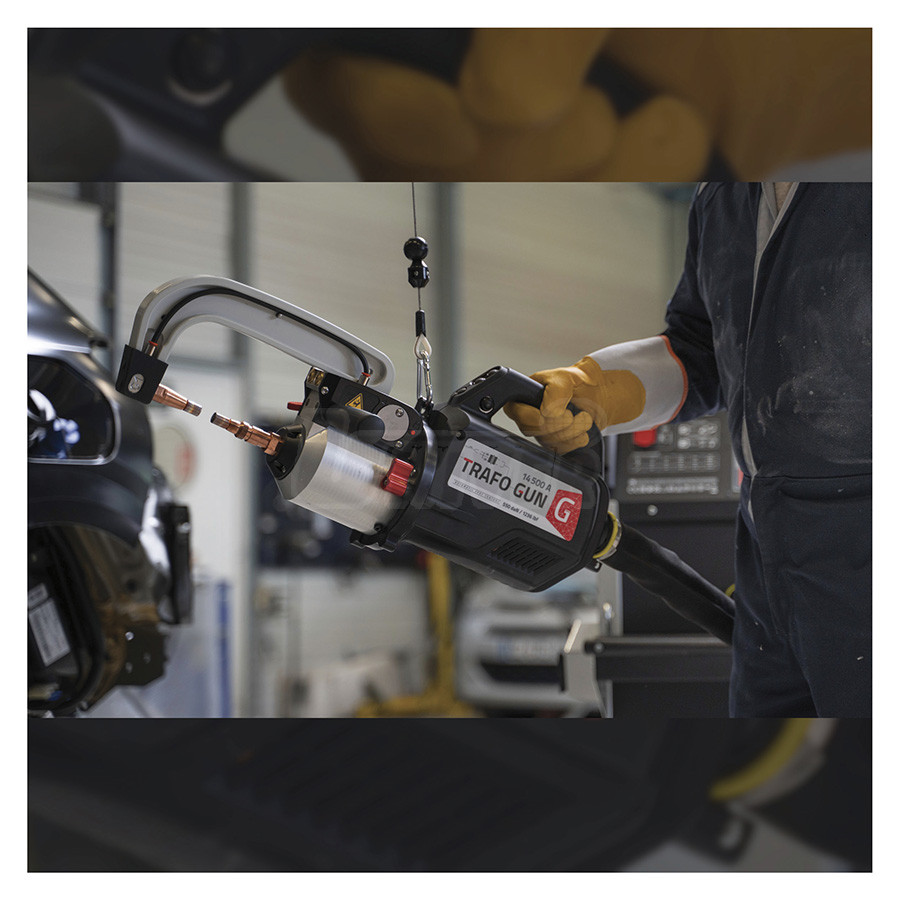

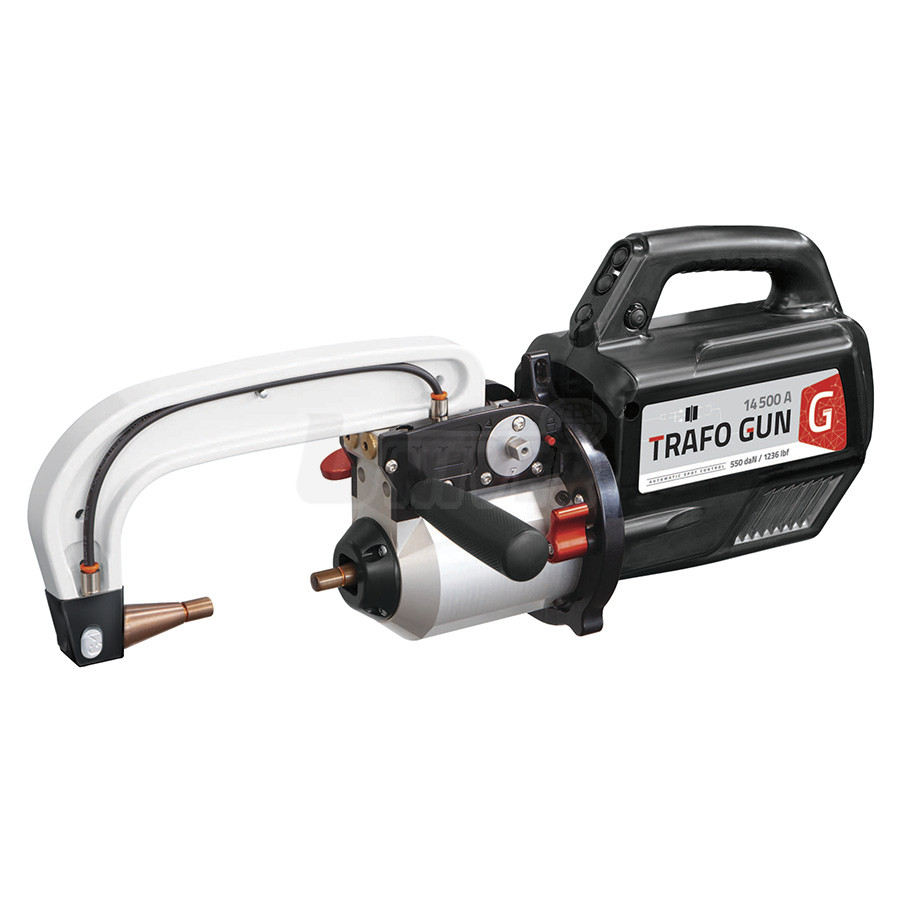

Kompaktní bodovací kleště řady Genius s vestavěným transformátorem, pneumatické
- integrovaný vodou chlazený transformátor
- velmi nízká hmotnost 11,3 kg
- rozsah automatického otevírání ramen kleští 80 mm (20 mm v klidu)
- ruční překlopení ramene pro přístup do obtížných oblastí (odblokování 200 mm)
- mosazný držák ramen kleští / držáků elektrod
- rychlá demontáž sériového výložníku G1 bez použití nářadí
- automatizované připojení chladicí vody / rychlospojka
- dálkové ovládaní (otevírání, svařování, validace nastavení)
- automatické nastavení tlaku mezi elektrodami
- uzamykatelný gyroskop, umožňující otáčení o 360° / kuličkové ložisko, integrované do skříně kleští
- vysoký pracovní cyklus (18 bodů / min)
- délka kabeláže kleští 6 m

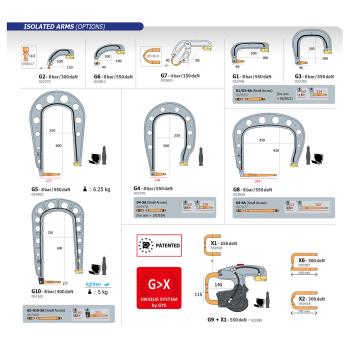

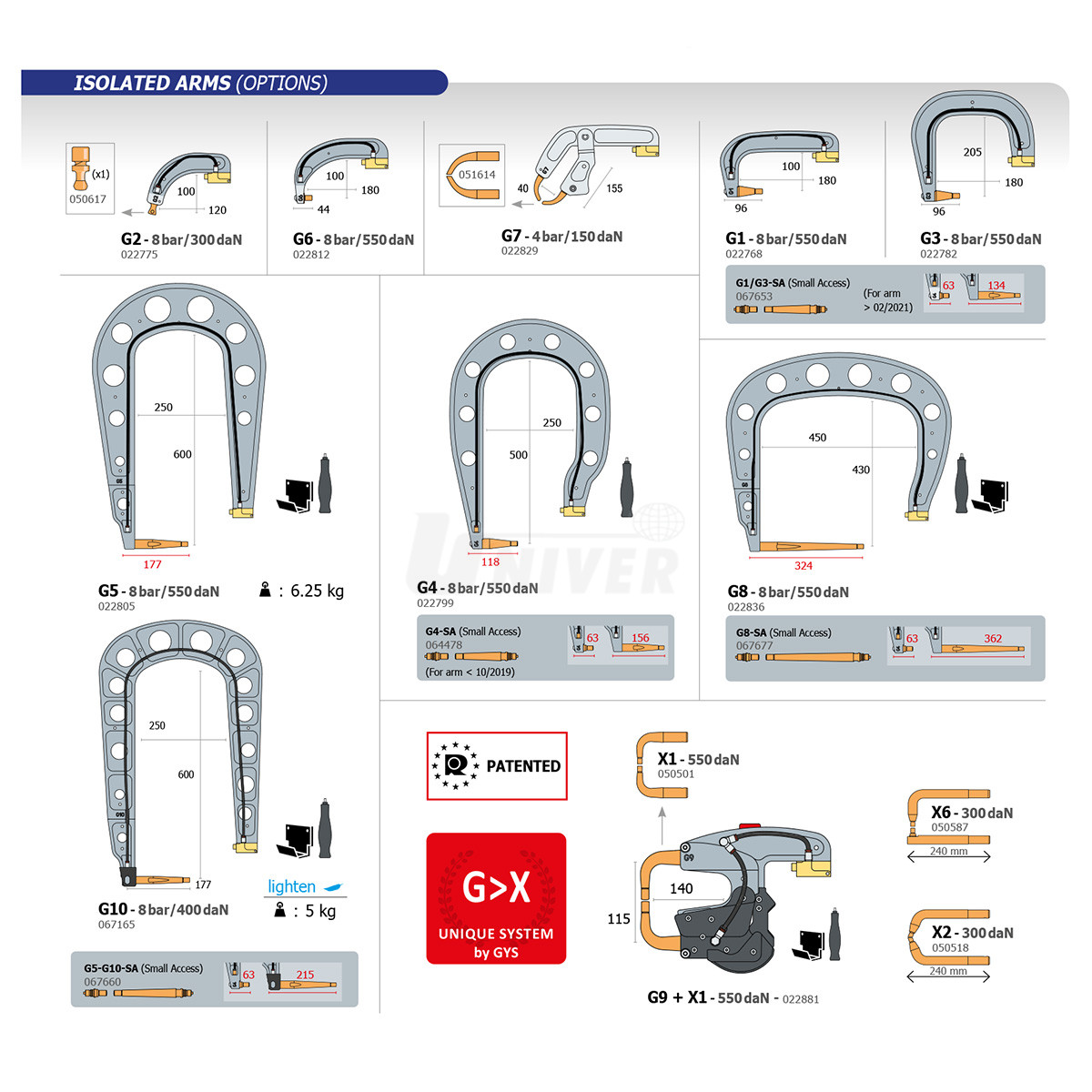

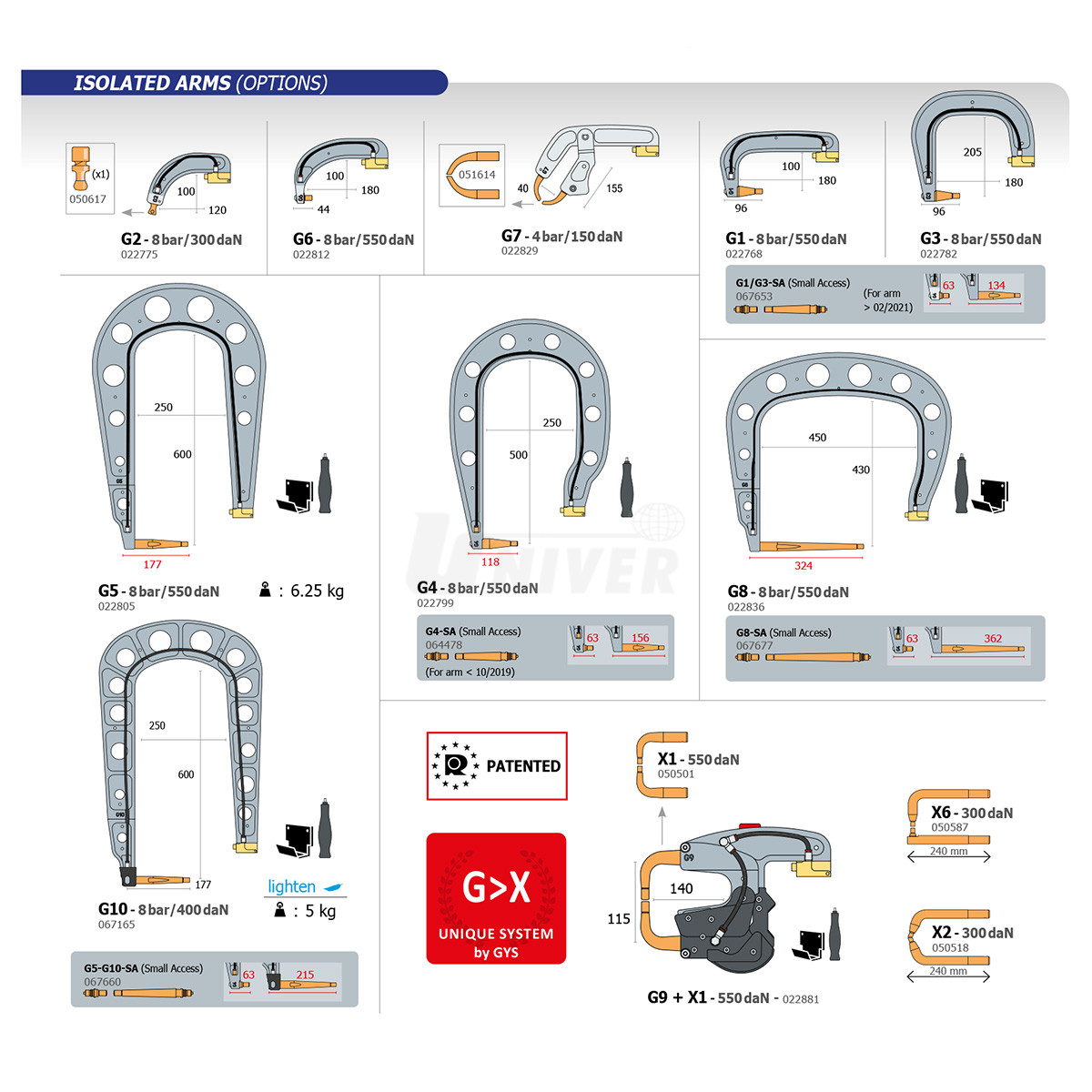

- volitelný držák / rameno elektrod G9 umožňující automatický (AUTO) režim (automatické určení všech parametrů svařovacího bodu)

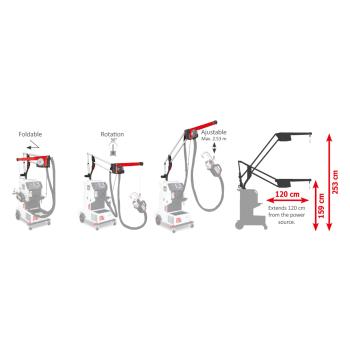

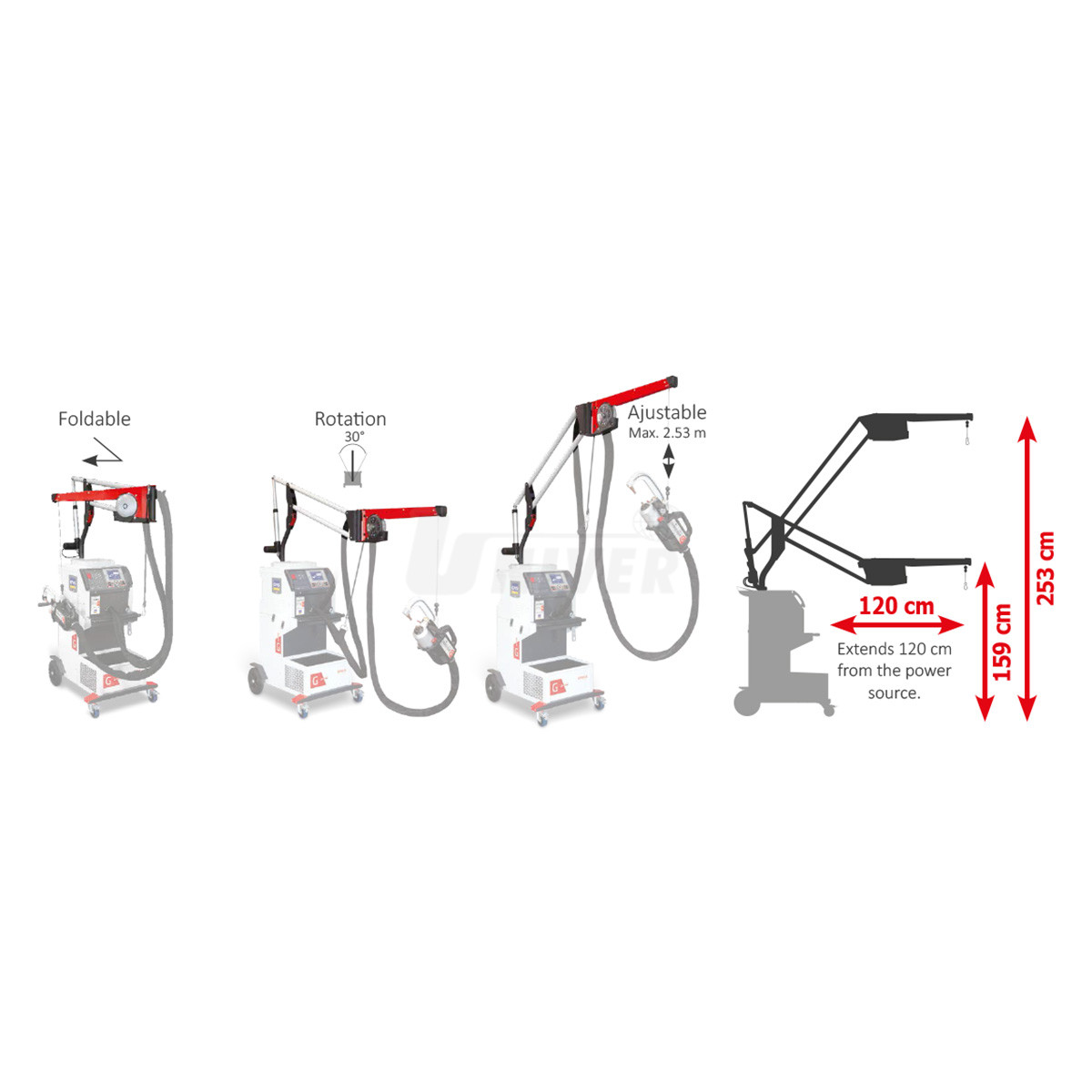

Nastavitelný motorizovaný výložník s balancerem
- skládací
- otočný o 30°
- nastavitelný (akční rádius 120 cm od přístroje, výškově 159 – 253 cm)

Smart welding
- AUTO Mode: přístroj automaticky rozpozná typ oceli, tloušťku plechu, přítomnost lepeného panelu a izolační materiál mezi plechem HSS/VHSS/UHSS/Boron
- sledovatelnost: funkce záznamu ukládá charakteristiky každého provedeného svařovacího bodu na poskytnutou SD kartu Snadný přenos uložených zpráv do PC

Vysoký výkon
- svařovací proud: 14 500 A
- přítlačná síla: 550 daN při tlaku vzduchu 8 bar
- kapalinové chlazení celého transformátoru, usměrňovače, elektrod a uzávěrů
- nový design G-ramen a svařovací algoritmus maximalizují produktivitu
- uživatelsky přívětivá navigace pomocí 5,7" LCD obrazovky
- automatické nastavení tlaku mezi elektrodami
- standardní software pro jednoduché vyhodnocení svařovacích údajů

Parametry:

napájení jištění spoty (2,5 mm + 2,5 mm) proud IRMS napětí naprázdno U0 spotovací kleště spotovací pistole síla sevření kleští přívodní kabel stlačený vzduch chlazení objem zásobníku chladiva krytí rozměry hmotnost

3 x 400 V 25 A max. 20 / min 14 500 A 7,0 V 2,5 + 2,5 + 2,5 mm 1,5 + 3,0 mm 100 – 550 daN 4x4 H07RNF 8 – 10 bar vodou 30 l IP 20 710 x 900 x 1 200/2 530 mm (výložník) 100 kg
