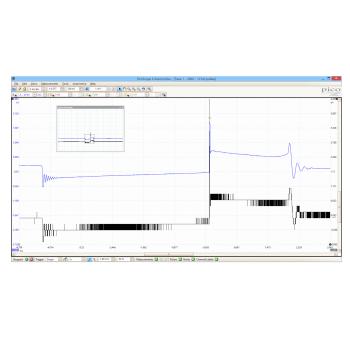

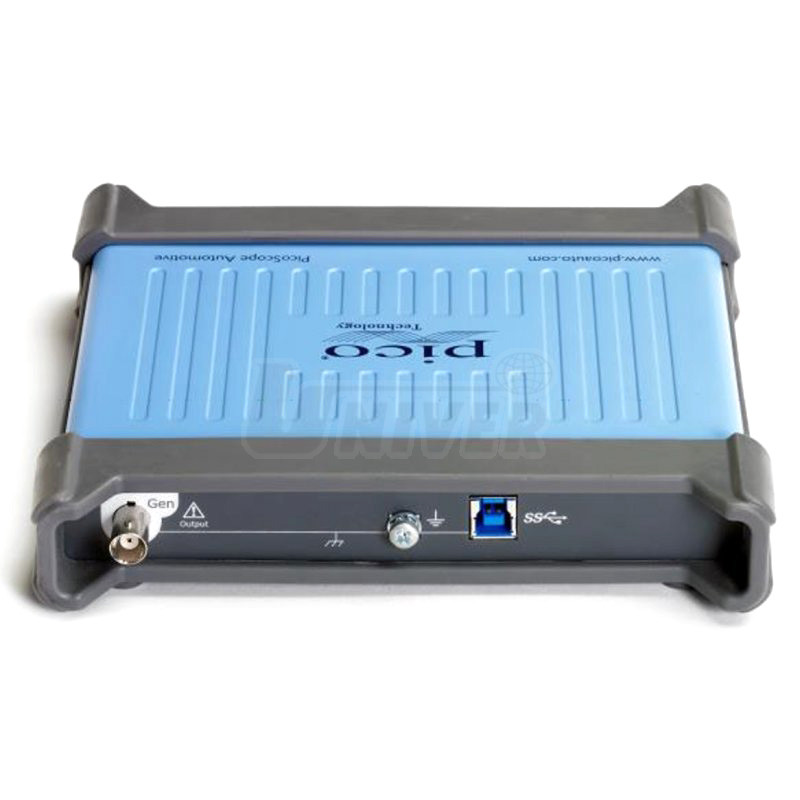

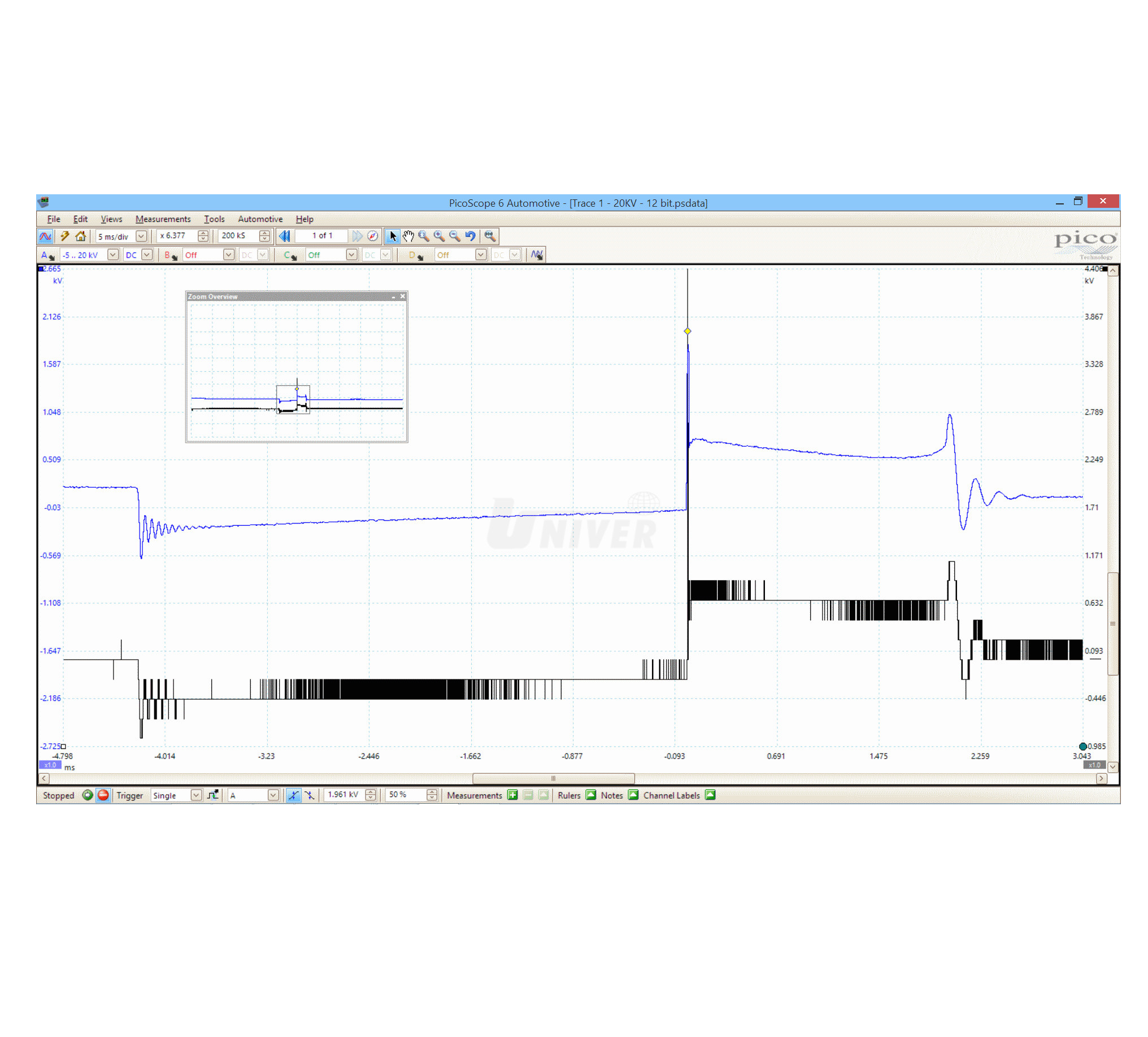

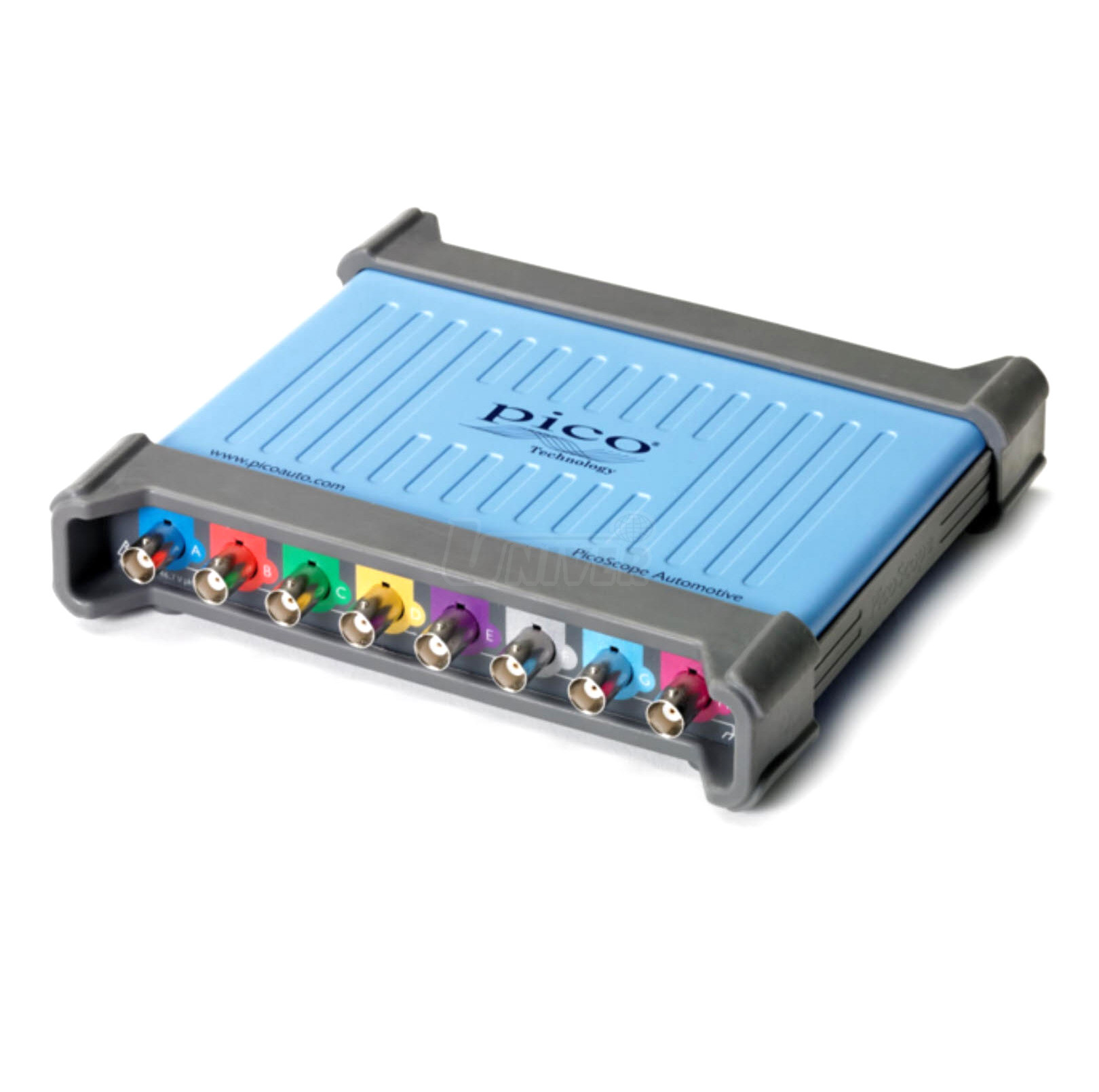

8-kanálový osciloskop pro diagnostiku vozidel PicoScope 4823 Automotive

8-kanálový osciloskop pro diagnostiku motorových vozidel, dostatečně rychlý pro CAN, CAN FD a FlexRay, včetně sériového dekódování dat.

• PicoScope jsou nejrozšířenější osciloskopy pro měření a diagnostiku komponentů motorových vozidel na světě
• osciloskopy britského výrobce Pico Technology Ltd. doporučuje více než 20 světových výrobců automobilů
• 8-kanálový diagnostický osciloskop PicoScope 4823 Automotivě navazuje na 2- a 4-kanálové osciloskopy PicoScope 4225A a 4425A
• PicoScope 4823 nabízí 8 kanálů, které na rozdíl od 4-kanálových osciloskopů mají společnou kostru, maximální vstupní napětí činí 50 V a má ochranu až do max. 100 V, vzorkovací frekvence 80 MS/s je nižší než u 4-kanálových osciloskopů (10 MS/s při použití všech 8 kanálů)
• zatímco 4-kanálové diagnostické osciloskopy PicoScope jsou nejlepším řešením pro standardní diagnostiku automobilů, 8-kanálové PicoScope 4823 Automotive se uplatní při potřebě 6 a více kanálů (např. při měření časů rozvodů V6/V8, při nutnosti měření na více ventilech současně u některých nákladních automobilů, zemědělských strojů apod.)
• osciloskopy PicoScope série 4000 provádějí až 400 milionů snímků za sekundu, což je rychlost umožňující zpracovávat i signály FlexRay a CAN Bus
• vysoký vstupní rozsah ± 200 V znamená, že už není při testech zapotřebí žádný externí napěťový dělič a pro ovládání vysokých napětí 1400 V a více mohou být použité diferenciální snímací hlavy
• beznapěťové vstupy disponují vlastní kostrou, která je oddělená od USB, každý vstup je nezávislý, což zvyšuje flexibilitu a umožňuje přímé měření signálů, např. i Resolver-zapojení v hybridních automobilech
• praktická funkce ConnectDetect umožňuje poznat, zda jsou připojení v obtížně přístupných místech správná, stav připojení se zobrazuje na velkém displeji (zelený indikátor)
• řada funkcí, např. automatické měření a možnost uložení a výtisku průběhu signálů, stačí si vybrat testovaný snímač nebo okruh a software zajistí automaticky potřená nastavení a ukáže detaily, jak osciloskop připojit, kromě toho jsou uvedeny pokyny k dispozici je ukázkový průběh signálu a technické informace ke zkoušenému dílu
• použít lze rovněž systém PicoDiagnostic, který provede kontrolu po jednoduchém připojení na baterii kontrolu stavu motoru – test komprese (relativní komprese na každém válci), vyvážení válců / výpadky zapalování (na každém válci), test baterie (CCA, měří se stav nabití a napětí během startování motoru), test startéru (měří se odpor cívky startéru a úbytek napětí na kabelech), test alternátoru (měří se nabíjecí napětí a proud, zjišťuje se nepřiměřené diodové zvlnění), výsledky jsou zobrazeny i jako sloupkové diagramy
• testovat lze rovněž snímače (ABS, měřič hmotnosti vzduchu, snímač klepání, kliková hřídel, tlak paliva), akční členy (palivové čerpadlo, žhavicí svíčky, regulace otáček volnoběhu, vstřikovací systém, krokový motorek), zapalování (primár, sekundár, dílčí zapalovací cívka, výpadky zapalování, čas prodlevy a spalování)
• PicoScope-software nevyžaduje žádné roční předplatné a aktualizaci lze kdykoliv bezplatně stáhnout
• bohatá knihovna vzorových/referenčních oscilogramů/průběhů signálů
• možnost vytvoření vlastní databanky ukázkových průběhů signálů
• spolehlivá ochrana proti přetížení i zkratu
• uživatelsky snadná a příjemná obsluha
• rozsáhlá nabídka příslušenství

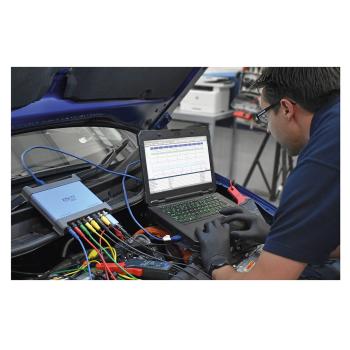

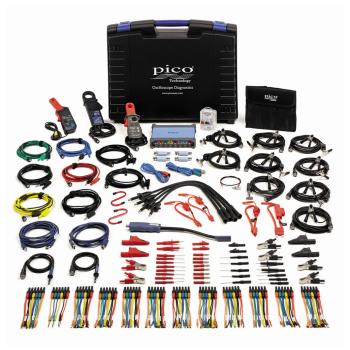

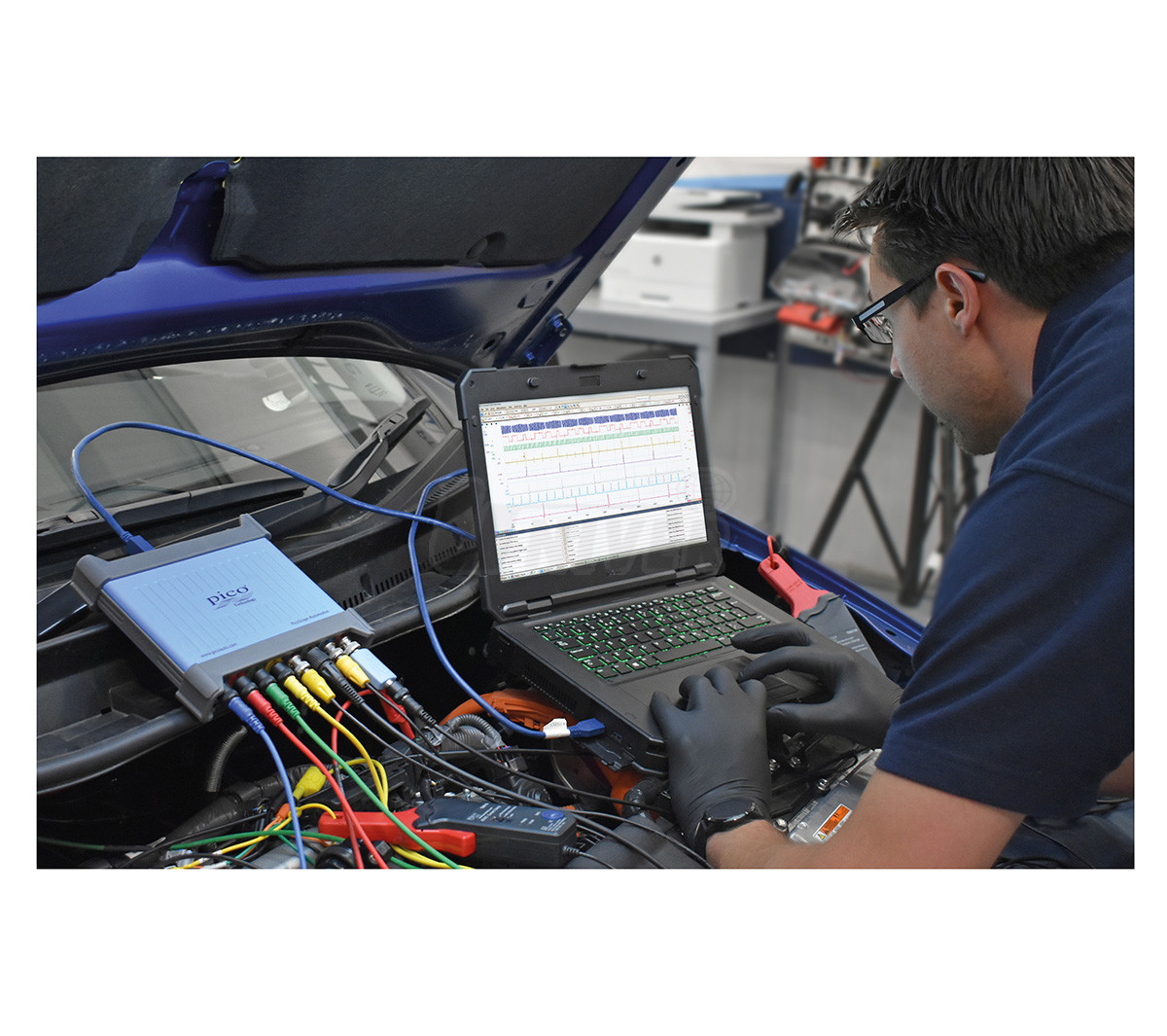

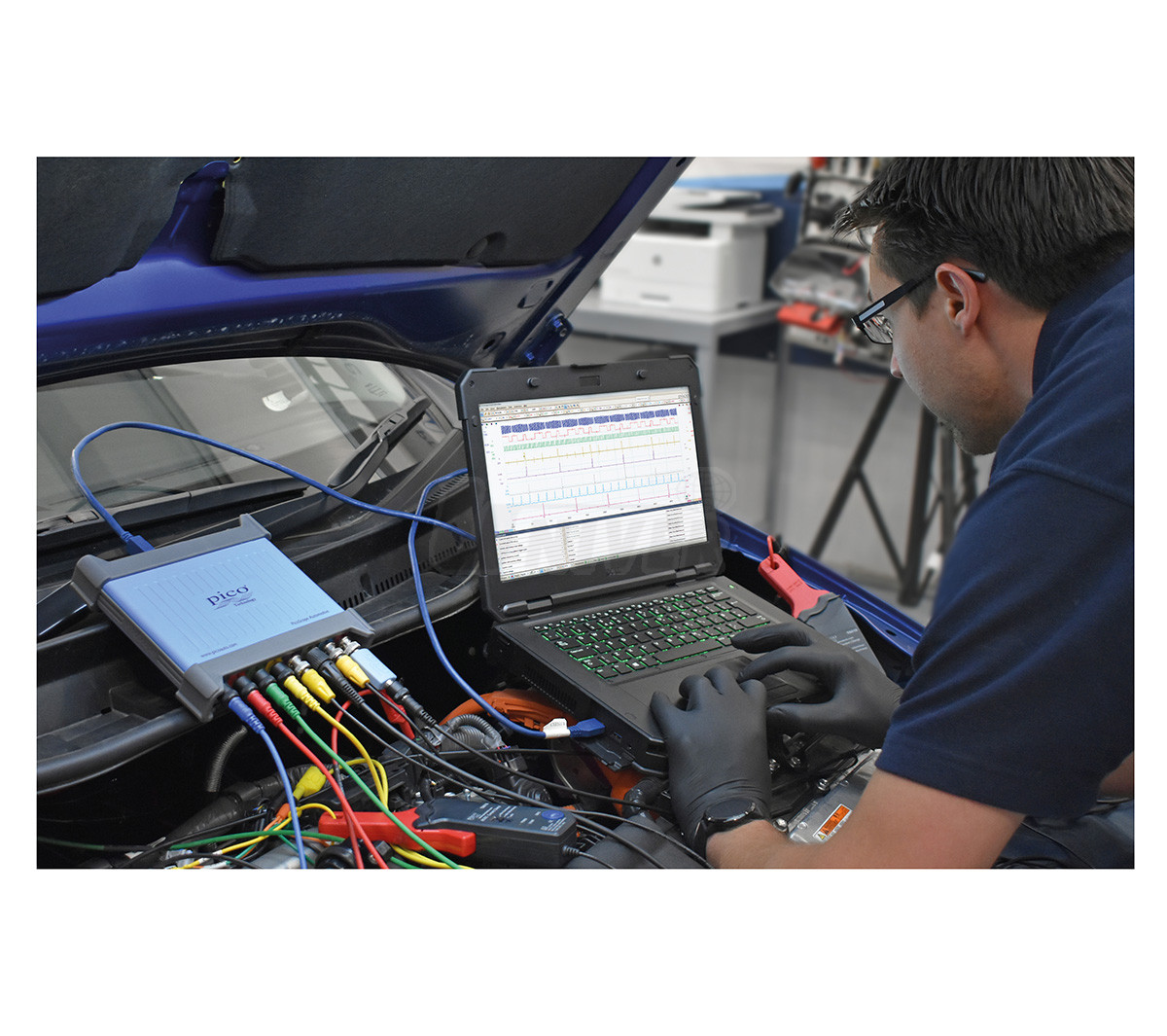

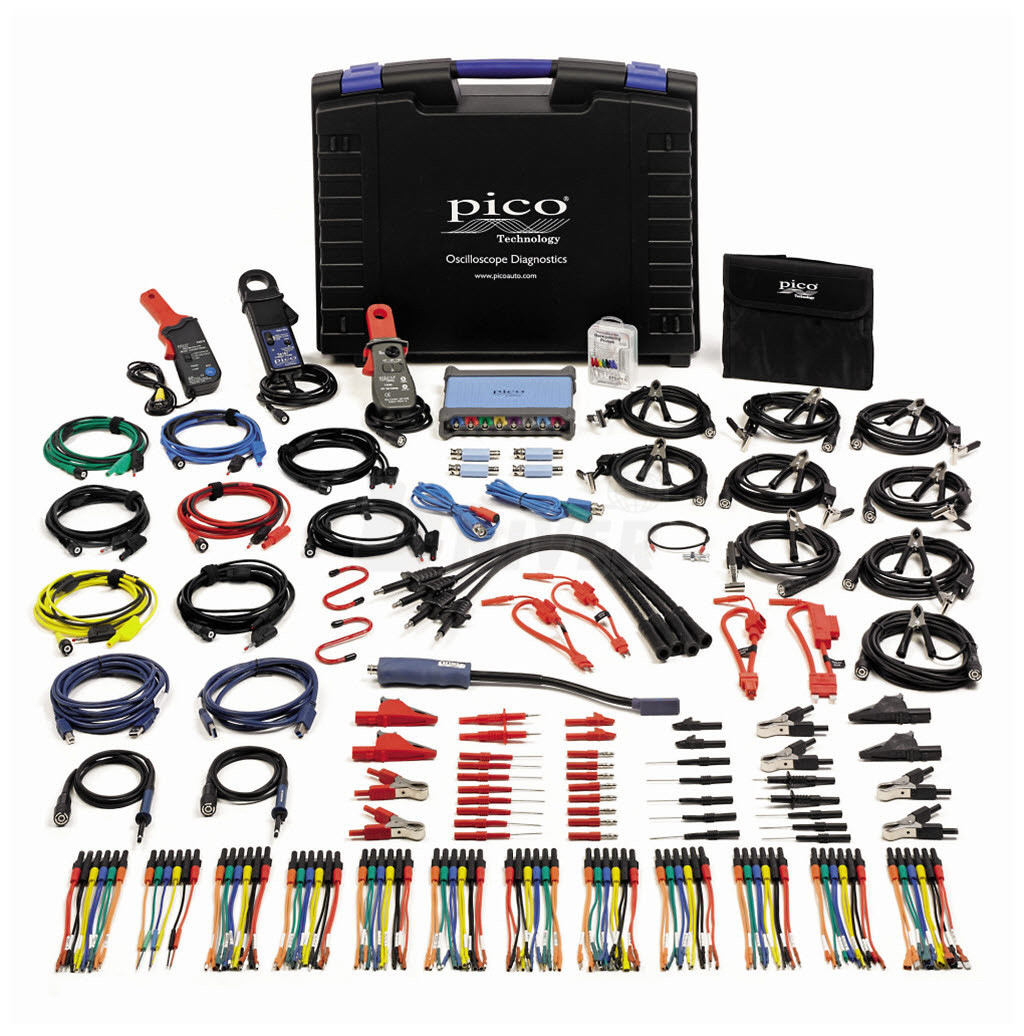

Obsah sady PicoScope 4823 Automotive:
1 ks PicoScope 4823, 8-kanálový
8 ks MI074 - snímač sekundárního okruhu zapalování
1 ks MI121 - USB 2.0- kabel rozhraní, 4,5 m, modrý
2 ks MI168 - S-hák
2 ks PA038 - teleskopický ochranný box 45 x 45 mm2, délka 80 – 120 mm
1 ks PA147 - srolovací taška černá
1 ks PA186 - kufr Heavy Duty pro sadu PS4823
2 ks TA001 - zkušební špička multimetru (černá)
2 ks TA002 - zkušební špička multimetru (červená)
2 ks TA003 - krokosvorka malá, černá
2 ks TA004 - krokosvorka malá, červená
2 ks TA005 - velká svorka delfín 1000 V CATIII, černá
2 ks TA006 - velká svorka delfín 1000 V CATIII, červená
1 ks TA008 - akupunkturní sonda-sada
8 ks TA017 - banánkový adaptér, chráněný na nechráněný (červený)
1 ks TA018 - adaptér / proudové kleště 60ADC, BNC
1 ks TA033 - připojovací kabel sondy COP, 3 m, s kostřicí svorkou
1 ks TA034 - prodlužovací adaptér pro standardní ATC-pojistky
1 ks TA035 - prodlužovací adaptér pro Mini ATC-pojistky
4 ks TA037 - prodlužovací adaptér pro zapalování COP
1 ks TA106 - kostřicí kabel dl. 45 cm pro adaptér TA037
2 ks TA125 - testovací kabel Premium, 3 m, modrý
2 ks TA126 - testovací kabel Premium, 3 m, červený
2 ks TA127 - testovací kabel Premium, 3 m, zelený
2 ks TA128 - testovací kabel Premium, 3 m, žlutý
1 ks TA155 - Pico USB 3.0 kabel, dl. 1,8 m
2 ks TA157 - svorka na baterii (červená)
2 ks TA158 - svorka na baterii (černá)
8 ks TA161 - pružný měřicí hrot (černý)
8 ks TA162 - pružný měřicí hrot (červený)
1 ks TA167 - proudové kleště 2000 A / 200 A
1 ks TA168 - prodlužovací adaptér pro JCASE-pojistky
4 ks TA197 - atenuátor / zeslabovač v poměru 10:1 pro přizpůsobení rozsahu napětí
1 ks PP338 - COP-sonda
1 ks TA206 - prodlužovací adaptér pro MAXI-pojistky
1 ks TA234 - adaptér / proudové kleště 30A, BNC
1 ks TA324 - 11 sad odbočkových kabelů Premium
1 ks TA329 - detektor ultrazvukových parkovacích sensorů
1 ks TA330 - detektor vstupního signálu centrálního zamykání/odmykání /Keyless
2 ks TA375 - sonda PicoScope, 100 MHz
návod k obsluze

Parametry:

osciloskop

počet kanálů vertikální rozlišení přesnost / stejnosměrný proud citlivost vstupní napěťový rozsah (celý rozsah)     vstupní impedance typ vstupu přepěťová vstupní ochrana vyrovnávací paměť paměť průběhů signálů časové základny šířka pásma maximální vzorkovací kmitočet 8 kanálů v použití

4 12 Bit (16 Bit při optimalizovaném rozlišení) ± 1 % z celkového rozsahu (2 % v napěťovém rozsahu 50 mV) 10 mV/dílek až 40 V/dílek ± 50 mV až ± 200 V ve 12 rozsazích 1 MΩ paralelně s 24 pF beznapěťový, jednopólový BNC-konektor ± 250 V (DC – AC hroty) 250 milionů snímání, rozdělené na aktivní kanály až 10 000 průběhů 5 ns/dílek až 5000 s/dílek 20 MHz (10 MHz v napěťovém rozsahu ± 50 mV) 80 MS/s 10 MS/s

trigger

zdroj základní trigger rozšířený trigger

jakýkoliv vstupní kanál automatický, opakovaný, jediný, žádný náběh a pokles impulsu, impuls s hysterzí, šířka impulsu, výpadek, okno, logika

spektrální analyzátor

frekvenční rozsah     modus zobrazení

až 20 MHz (DC) intenzita, uložení špičkové hodnoty, průměr

provozní podmínky

provozní teplota teplota skladování provozní vlhkost vzduchu vlhkost vzduchu při skladování

0°C až 40°C (15°C až 30°C pro uváděnou přesnost) - 20°C až + 60°C 5 % až 80 % relativní vlhkost 5 % až 95 % relativní vlhkost
