4-kanálový osciloskop pro diagnostiku vozidel PicoScope 4425A Master Kit

4-kanálový digitální paměťový osciloskop v sadě Advanced Kit zejména pro diagnostiku motorových vozidel od předního světového výrobce Pico Technology Ltd.

• PicoScope jsou nejrozšířenější osciloskopy pro měření a diagnostiku komponentů motorových vozidel na světě
• osciloskopy pro diagnostiku motorových vozidel renomovaného britského výrobce Pico Technology Ltd. doporučuje více než 20 světových výrobců automobilů
• osciloskopy PicoScope 4225A a 4425A představují nejmodernější přístroje pro diagnostiku automobilů nejenom se zážehovými a vznětovými motory, ale také pro hybridní automobily a dílčím způsobem pro elektromobily
• 2-kanálový osciloskop je optimální alternativou pro uživatele, které chce měřit 1 až 2 signály naráz
• PicoScope série 4000 provádějí až 400 milionů snímků za sekundu, což je taková rychlost, že to umožňuje zpracovávat i signály FlexRay a CAN Bus
• PicoScope 4225A a 4425A mají na rozdíl od předchozích modelů výhodu PicoBNC+detekci sondy, což přináší úsporu času a redukuje chyby, PicoBNC+proudově napájené sondy, které jsou vždy díky napájení vždy připravené k použití (žádné vybité baterie!), baterie už neomezují dlouhodobější měření pomocí proudových kleští, PicoBNC+softwarové ovládání umožňující automatické resetování / nulování proudových kleští a dalších sond, znemožňují chybné nastavení spínačů sond, LED-statut kanálů umožňuje obsluze rozpoznat, které sondy se kterými kanály mají být spojené a které kanály jsou aktivní, PicoBNC+sondy měření odporu zlepšují měřicí možnosti a umožňují spolehlivé dynamické testy, jakož i kontrolu změny odporu v reálném čase (testy "viklání"), PicoBNC+teplotní sondy rovněž zlepšují měřicí možnosti, které umožňují zjistit souvislosti závad teploty a výkonu klimatizací k časové ose atd.
• PicoScope 4225A a 4425A disponují 8-násobně větší kapacitou paměti než osciloskopy předchozí generace, což mimo jiné umožňuje zjišťování komplexnějších, jen občas se vyskytujících závad
• vysoký vstupní rozsah ± 200 V znamená, že už není při testech zapotřebí žádný externí napěťový dělič a pro ovládání vysokých napětí 1400 V a více mohou být použité diferenciální snímací hlavy
• beznapěťové vstupy disponují vlastní kostrou, která je oddělená od USB, každý vstup je nezávislý, což zvyšuje flexibilitu a umožňuje přímé měření signálů, např. i Resolver-zapojení v hybridních automobilech
• praktická funkce ConnectDetect umožňuje poznat, zda jsou připojení v obtížně přístupných místech správná, stav připojení se zobrazuje na velkém displeji (zelený indikátor)
• řada funkcí, např. automatické měření a možnost uložení a výtisku průběhu signálů
• stačí si vybrat testovaný snímač nebo okruh a software zajistí automaticky potřená nastavení a ukáže detaily, jak osciloskop připojit, kromě toho jsou uvedeny pokyny k dispozici je ukázkový průběh signálu a technické informace ke zkoušenému dílu
• použít lze rovněž systém PicoDiagnostic, který provede kontrolu po jednoduchém připojení na baterii kontrolu stavu motoru – test komprese (relativní komprese na každém válci), vyvážení válců / výpadky zapalování (na každém válci), test baterie (CCA, měří se stav nabití a napětí během startování motoru), test startéru (měří se odpor cívky startéru a úbytek napětí na kabelech), test alternátoru (měří se nabíjecí napětí a proud, zjišťuje se nepřiměřené diodové zvlnění), výsledky jsou zobrazeny i jako sloupkové diagramy
• testovat lze rovněž snímače (ABS, měřič hmotnosti vzduchu, snímač klepání, kliková hřídel, tlak paliva), akční členy (palivové čerpadlo, žhavicí svíčky, regulace otáček volnoběhu, vstřikovací systém, krokový motorek), zapalování (primár, sekundár, dílčí zapalovací cívka, výpadky zapalování, čas prodlevy a spalování)
• sada WPS500X Maxi Set pro měření tlaku v automobilech s kompletním příslušenstvím v kufříku - tlakový snímač / převodník, který umožňuje rychlé a přesné měření / analýzu tlaku na příslušných systémech vozidel
• PicoScope-software nevyžaduje žádné roční předplatné a aktualizaci lze kdykoliv bezplatně stáhnout
• bohatá knihovna vzorových/referenčních oscilogramů/průběhů signálů
• možnost vytvoření vlastní databanky ukázkových průběhů signálů
• spolehlivá ochrana proti přetížení i zkratu
• uživatelsky snadná a příjemná obsluha
• rozsáhlá nabídka příslušenství
• vysoká technická úroveň světového výrobce, provozní spolehlivost a dlouhá životnost

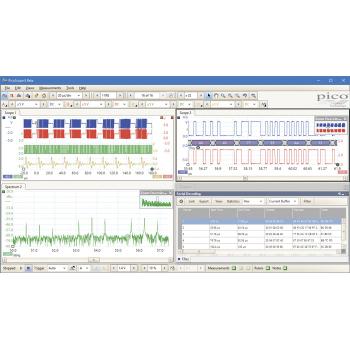

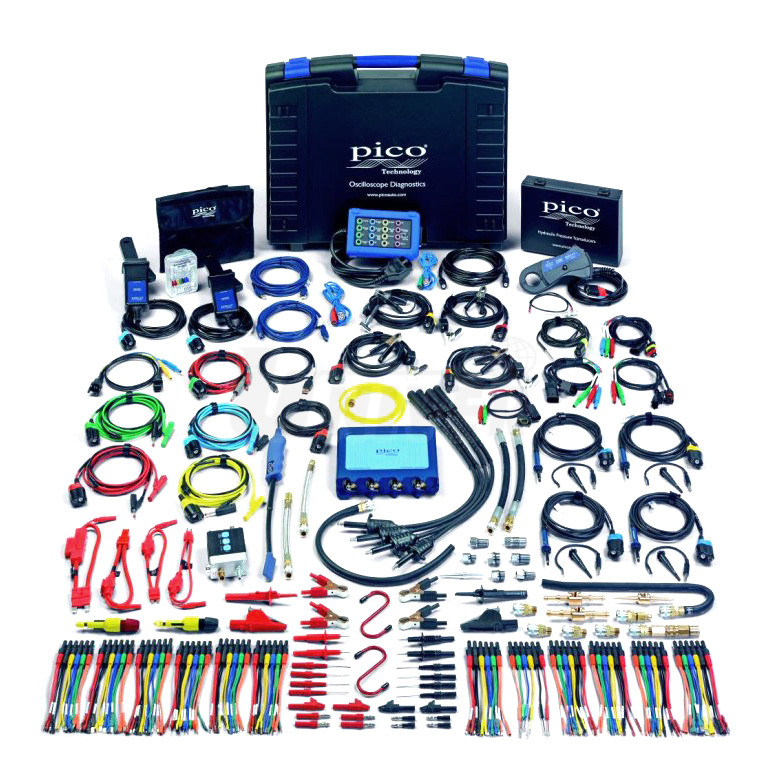

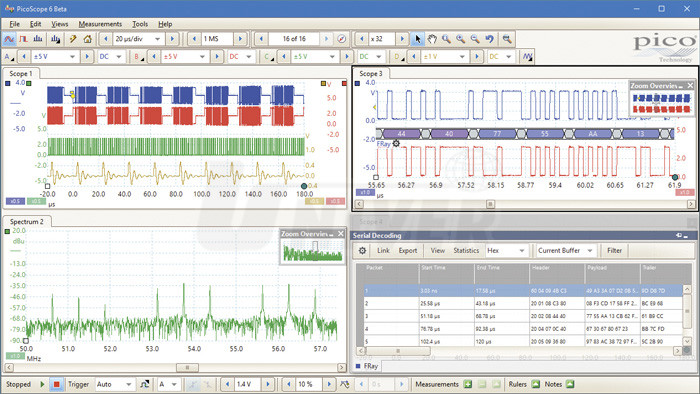

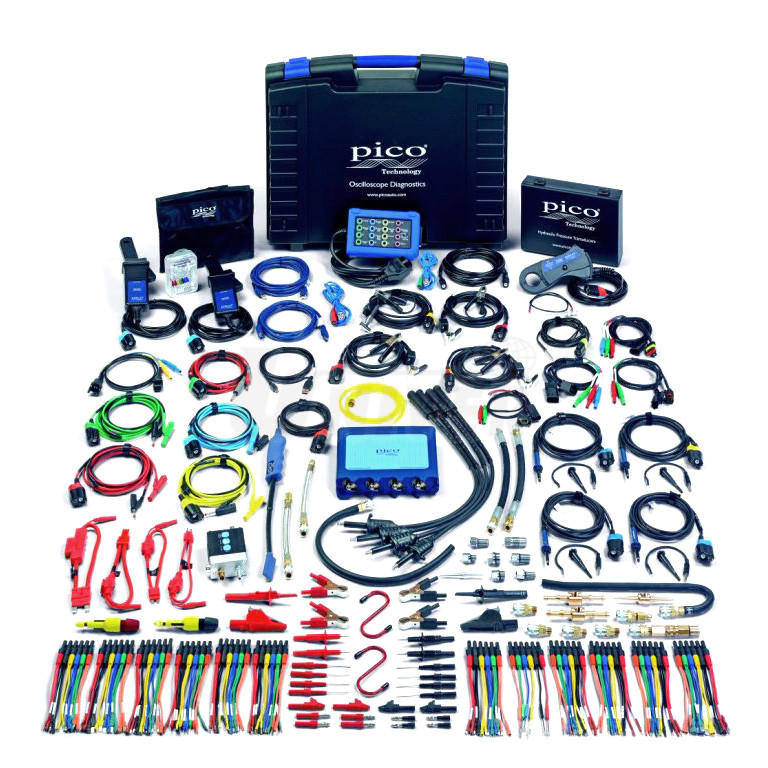

Obsah sady Master Kit:
1 ks PicoScope 4425A, 4-kanálový
1 ks MI121 – USB 2.0- kabel rozhraní, 4,5 m, modrý
2 ks MI168 – "S"-hák
2 ks TA001 - zkušební špička multimetru (černá)
2 ks TA002 - zkušební špička multimetru (červená)
2 ks TA003 - krokosvorka malá, černá
2 ks TA004 - krokosvorka malá, červená
1 ks TA005 – velká svorka "delfín" 1000 V CATIII, černá
1 ks TA006 – velká svorka "delfín" 1000 V CATIII, červená
1 ks TA007 – svorky pro průpich izolace (pár)
1 ks TA008 - akupunkturní sonda-sada
1 ks TA012 - 2-pólový kabel na snímače
4 ks TA017 - banánkový adaptér, chráněný na nechráněný (červený)
1 ks TA034 - prodlužovací adaptér pro standardní ATC-pojistky
1 ks TA035 - prodlužovací adaptér pro Mini ATC-pojistky
2 ks TA037 – prodlužovací adaptér pro zapalování COP
1 ks TA069 – testovací box CAN 12-24 V
1 ks TA071 – WPS500X snímač tlaků
1 ks TA081 – USB-nabíjecí kabel pro WPS500X
1 ks TA085 – podtlaková hadice pro WPS500X
1 ks TA086 – odvzdušňovací hadice pro WPS500X
1 ks TA087 – výfukový adaptér / hadice pro WPS500X
1 ks TA089 – zkušební hrot, černý
1 ks TA090 – zkušební hrot, červený
1 ks TA106 – kostřicí kabel dl. 45 cm pro adaptér TA037
1 ks TA117 – palivová hadice / malý Schrader-ventil pro WPS500X
1 ks TA129 – univerzální podtlakový adaptér pro WPS500X
1 ks TA130 – měřicí kabel s izolovaným BNC-konektorem, 5 m
4 ks TA142 – rychlospojka pro WPS500X, Foster Serie 2
1 ks TA155 - Pico USB 3.0 kabel, dl. 1,8 m
2 ks TA157 – svorka na baterii (červená)
2 ks TA158 - svorka na baterii (černá)
4 ks TA161 - pružný měřicí hrot (černý)
4 ks TA162 - pružný měřicí hrot (červený)
1 ks TA166 – adaptér / vzduchová hadice pro WPS500X
1 ks TA168 - pojistkový kabel-sada na ATC-pojistky
1 ks TA190 – kabel pro sensory ACS, 2-pólový
1 ks TA191 – Kostal-odbočkový kabel, 3-pólový
1 ks TA194 – Kosta-odbočkový kabel, 2-pólový
1 ks TA212 – standardní kompresní hadice
1 ks TA213 - kompresní hadice / adaptér M10 krátký
1 ks TA214 - kompresní hadice / adaptér M10 dlouhý
1 ks TA216 - kompresní hadice / adaptér M12 hluboký
1 ks TA217 - kompresní hadice / adaptér M14 krátký
1 ks TA218 - kompresní hadice / adaptér M14 hluboký
1 ks TA219 - kompresní hadice / adaptér M16, Ford Triton
1 ks TA220 - kompresní hadice / adaptér M18
1 ks TA224 – adaptér AST pro WPS500X
1 ks TA226 – podtlakový T-adaptér pro WPS500X
1 ks TA229 – adaptér pro WPS500X, spojka k AST-konektoru
1 ks TA235 – T-adaptér tlaku paliva, malý, pro WPS500X
1 ks TA250 – T-adaptér tlaku paliva, střední, pro WPS500X
1 ks TA267 – AMP Superseal 3-pólový ACS-snímač
1 ks PP324 - 6-násobný univerzální odbočkový kabel, plochý kontakt (malý, 1,5 mm)
1 ks TA329 – detektor ultrazvukových parkovacích sensorů
1 ks TA388 – PicoBNC+ proudové kleště 2000 A AC/DC
1 ks TA395 – PicoBNC+ lineární teplotní čidlo s velkým měřicím rozsahem
4 ks TA397 – PicoBNC+ snímač sekundárního zapalovacího napětí
1 ks TA398 – PicoBNC+ (COP-) sonda pro zapalovací cívky a signály
2 ks TA499 – PicoBNC+ měřicí kabel Automotive 10:1 a adaptér
1 ks TA404 – PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, modrý
1 ks TA405 – PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, červený
1 ks TA406 – PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, zelený
1 ks TA407 – PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, žlutý
1 ks TA432 – PicoBNC+ vodič pro měření odporů
2 ks TA473 – proudové kleště 60 A AC/DC
1 ks PA210 – úložný kufr pro sadu "Master"
1 ks PA094 – kufr pro sada snímačů tlaku WPS500
1 ks PA147 – srolovací taška černá
návod k obsluze

Technické parametry:

osciloskop

počet kanálů vertikální rozlišení přesnost / stejnosměrný proud citlivost vstupní napěťový rozsah (celý rozsah)     vstupní impedance typ vstupu přepěťová vstupní ochrana vyrovnávací paměť paměť průběhů signálů časové základny šířka pásma maximální vzorkovací kmitočet 1 kanál v použití 2 kanály v použití 3 nebo 4 kanály v použití

4 12 Bit (16 Bit při optimalizovaném rozlišení) ± 1 % z celkového rozsahu (2 % v napěťovém rozsahu 50 mV) 10 mV/dílek až 40 V/dílek ± 50 mV až ± 200 V ve 12 rozsazích 1 MΩ paralelně s 24 pF beznapěťový, jednopólový BNC-konektor ± 250 V (DC – AC hroty) 250 milionů snímání, rozdělené na aktivní kanály až 10 000 průběhů 5 ns/dílek až 5000 s/dílek 20 MHz (10 MHz v napěťovém rozsahu ± 50 mV) 400 MS/s 200 MS/s 100 MS/s

trigger

zdroj základní trigger rozšířený trigger

jakýkoliv vstupní kanál automatický, opakovaný, jediný, žádný náběh a pokles impulsu, impuls s hysterzí, šířka impulsu, výpadek, okno, logika

spektrální analyzátor

frekvenční rozsah     modus zobrazení

až 20 MHz (DC) intenzita, uložení špičkové hodnoty, průměr

provozní podmínky

provozní teplota teplota skladování provozní vlhkost vzduchu vlhkost vzduchu při skladování     rozměry hmotnost

0°C až 40°C (15°C až 30°C pro uváděnou přesnost) - 20°C až + 60°C 5 % až 80 % relativní vlhkost 5 % až 95 % relativní vlhkost 190 x 160 x 40 mm 900 g
