4-kanálový osciloskop pro diagnostiku vozidel PicoScope 4425A EV Kit

4-kanálový digitální paměťový osciloskop v sadě Electric Vehicle (EV) Kit zejména pro diagnostiku hybridních automobilů a čistých elektromobilů.

• sada pro diagnostiků kategorií BEV (čistý elektromobil s bateriovým pohonem), PHEV (plug-in-hybrid), MHEV (mild hybrid), ale také pro vozidla se spalovacími motory (ICE / diesel, benzin, zemní plyn)

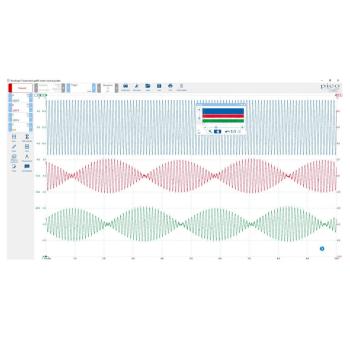

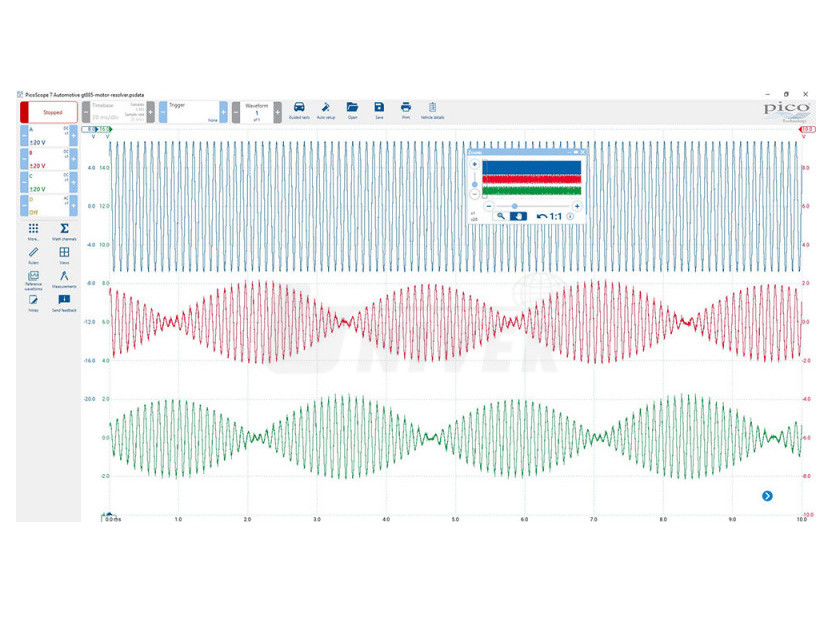

• základním komponentem sady je špičkový osciloskop PicoScope 4425A s technologií Pico BNC+ podporovaný novými testy EV v softwaru PicoScope 7 Automotive, např. * DC- HV- energetický systém nebo AC- motor / generátor – pohonný systém
  * problémy s nabíjecím chováním a rozdělení bateriového produ 12 V / HV
  * pokrytí CP/PP- komunikace mezi nabíjecím systémem a vozidlem
  * 3-fázové měření proudu pro přezkoušení rovnoměrného zatížení vinutí
  * všechny 12 V- a 48 V- systémy
• PicoScope jsou nejrozšířenější osciloskopy pro měření a diagnostiku komponentů motorových vozidel na světě
• osciloskopy pro diagnostiku motorových vozidel renomovaného britského výrobce Pico Technology Ltd. doporučuje více než 20 světových výrobců automobilů
• osciloskopy PicoScope 4225A a 4425A představují nejmodernější přístroje pro diagnostiku automobilů nejenom se zážehovými a vznětovými motory, ale také pro hybridní automobily a dílčím způsobem pro elektromobily
• 2-kanálový osciloskop je optimální alternativou pro uživatele, které chce měřit 1 až 2 signály naráz
• PicoScope série 4000 provádějí až 400 milionů snímků za sekundu, což je taková rychlost, že to umožňuje zpracovávat i signály FlexRay a CAN Bus
• PicoScope 4225A a 4425A mají na rozdíl od předchozích modelů výhodu PicoBNC+detekci sondy, což přináší úsporu času a redukuje chyby, PicoBNC+proudově napájené sondy, které jsou vždy díky napájení vždy připravené k použití (žádné vybité baterie!), baterie už neomezují dlouhodobější měření pomocí proudových kleští, PicoBNC+softwarové ovládání umožňující automatické resetování / nulování proudových kleští a dalších sond, znemožňují chybné nastavení spínačů sond, LED-statut kanálů umožňuje obsluze rozpoznat, které sondy se kterými kanály mají být spojené a které kanály jsou aktivní, PicoBNC+sondy měření odporu zlepšují měřicí možnosti a umožňují spolehlivé dynamické testy, jakož i kontrolu změny odporu v reálném čase (testy "viklání"), PicoBNC+teplotní sondy rovněž zlepšují měřicí možnosti, které umožňují zjistit souvislosti závad teploty a výkonu klimatizací k časové ose atd.
• PicoScope 4225A a 4425A disponují 8-násobně větší kapacitou paměti než osciloskopy předchozí generace, což mimo jiné umožňuje zjišťování komplexnějších, jen občas se vyskytujících závad
• vysoký vstupní rozsah ± 200 V znamená, že už není při testech zapotřebí žádný externí napěťový dělič a pro ovládání vysokých napětí 1400 V a více mohou být použité diferenciální snímací hlavy
• beznapěťové vstupy disponují vlastní kostrou, která je oddělená od USB, každý vstup je nezávislý, což zvyšuje flexibilitu a umožňuje přímé měření signálů, např. i Resolver-zapojení v hybridních automobilech
• praktická funkce ConnectDetect umožňuje poznat, zda jsou připojení v obtížně přístupných místech správná, stav připojení se zobrazuje na velkém displeji (zelený indikátor)
• řada funkcí, např. automatické měření a možnost uložení a výtisku průběhu signálů
• stačí si vybrat testovaný snímač nebo okruh a software zajistí automaticky potřená nastavení a ukáže detaily, jak osciloskop připojit, kromě toho jsou uvedeny pokyny k dispozici je ukázkový průběh signálu a technické informace ke zkoušenému dílu
• použít lze rovněž systém PicoDiagnostic, který provede kontrolu po jednoduchém připojení na baterii kontrolu stavu motoru – test komprese (relativní komprese na každém válci), vyvážení válců / výpadky zapalování (na každém válci), test baterie (CCA, měří se stav nabití a napětí během startování motoru), test startéru (měří se odpor cívky startéru a úbytek napětí na kabelech), test alternátoru (měří se nabíjecí napětí a proud, zjišťuje se nepřiměřené diodové zvlnění), výsledky jsou zobrazeny i jako sloupkové diagramy
• testovat lze rovněž snímače (ABS, měřič hmotnosti vzduchu, snímač klepání, kliková hřídel, tlak paliva), akční členy (palivové čerpadlo, žhavicí svíčky, regulace otáček volnoběhu, vstřikovací systém, krokový motorek), zapalování (primár, sekundár, dílčí zapalovací cívka, výpadky zapalování, čas prodlevy a spalování)
• k sadě PicoScope 4425A Advanced Kit lze dodat jako volitelné příslušenství sad WPS500X Maxi Set pro měření tlaku v automobilech s kompletním příslušenstvím v kufříku - tlakový snímač / převodník, který umožňuje rychlé a přesné měření / analýzu tlaku na příslušných systémech vozidel
• PicoScope-software nevyžaduje žádné roční předplatné a aktualizaci lze kdykoliv bezplatně stáhnout
• bohatá knihovna vzorových/referenčních oscilogramů/průběhů signálů
• možnost vytvoření vlastní databanky ukázkových průběhů signálů
• spolehlivá ochrana proti přetížení i zkratu
• uživatelsky snadná a příjemná obsluha
• rozsáhlá nabídka příslušenství
• vysoká technická úroveň světového výrobce, provozní spolehlivost a dlouhá životnost

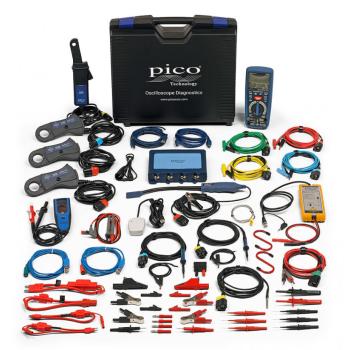

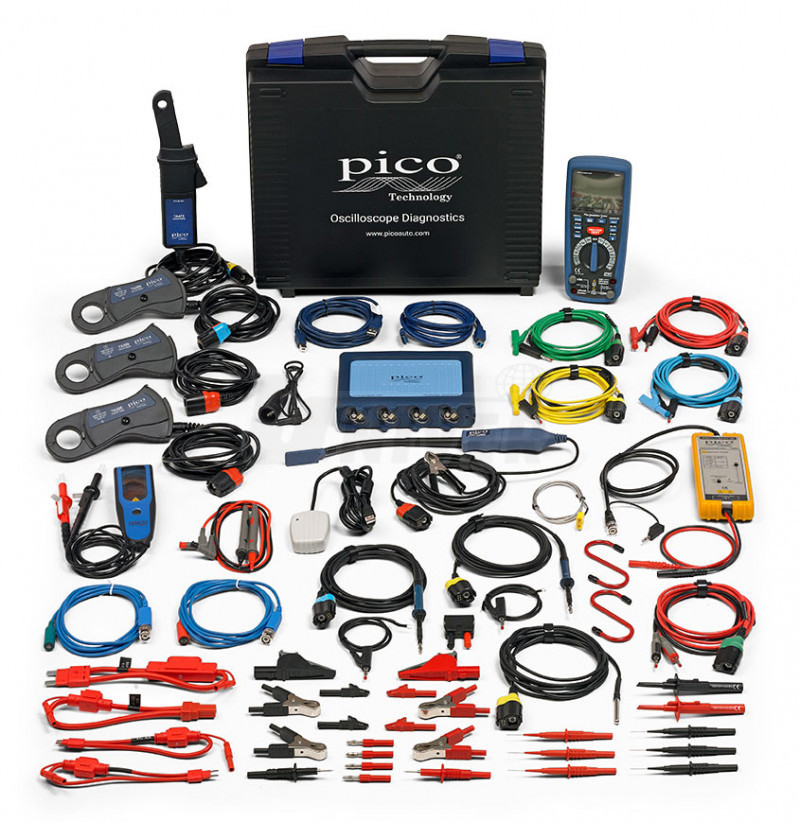

Obsah sady EV diagnostic kit:
1 x PR340 PicoScope 4425A 4-kanálový s PicoBNC+
3 x TA388 PicoBNC+ proudové kleště 2000 A AC/DC
1 x TA473 PicoBNC+ proudové kleště 60A AC/DC
1 x TA404 PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, modrý
1 x TA405 PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, červený
1 x TA406 PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, zelený
1 x TA407 PicoBNC+ měřicí kabel 3 m s permanentní kostrou, 4 mm, žlutý
2 x TA499 PicoBNC+ měřicí kabel Automotive 10:1 a adaptér
1 x TA432 PicoBNC+ vodič pro měření odporů
1 x TA398 PicoBNC+ (COP-) sonda pro zapalovací cívky a signály
1 x TA395 PicoBNC+ lineární teplotní čidlo s velkým měřicí rozsahem
1 x TA057 Aktivní HV- 25MHz 1400V diferenciální sonda x20/x200
1 x Pico - tester izolace s PC link
1 x Pico - dvoupólový tester napětí pro potenciál 0 V
1 x MI121 USB 2.0 – kabel rozhraní, 4,5 m, modrý
1 x MI155 USB 3.0 – kabel rozhraní, 1,8 m, modrý
1 x TA001 zkušební špička multimetru (černá)
1 x TA002 zkušební špička multimetru (červená)
2 x TA003 krokosvorka malá, černá
2 x TA004 krokosvorka malá, červená
1 x TA005 velká svorka „delfín“ 1000 V CATIII, černá
1 x TA006 velká svorka „delfín“ 1000 V CATIII, červená
2 x TA157 svorka na baterii (červená)
2 x TA158 svorka na baterii (černá)
3 x TA558 1000V- napichovací sonda / backpinning, černá
3 x TA559 1000V- napichovací sonda / backpinning, červená
4 x TA017 banánkový adaptér, 4 mm, chráněný na nechráněný, červený
1 x TA034 prodlužovací adaptér pro standardní ATC - pojistky
1 x TA035 prodlužovací adaptér pro Mini ATC-pojistky
1 x TA168 prodlužovací adaptér pro JCASE-pojistky
1 x TA206 prodlužovací adaptér pro MAXI-pojistky
1 x TA329 detektor ultrazvukových parkovacích sensorů
1 x TA330 detektor vstupního signálu centrálního zamykání/odmykání /Keyless
2 x MI168 S - hák
2 x Teleskop-Pack: délka 20-120mm
1 x PA209 úložný kufr
návod k obsluze

Technické parametry:

osciloskop

počet kanálů vertikální rozlišení přesnost / stejnosměrný proud citlivost vstupní napěťový rozsah (celý rozsah) vstupní impedance typ vstupu přepěťová vstupní ochrana vyrovnávací paměť paměť průběhů signálů časové základny šířka pásma maximální vzorkovací kmitočet 1 kanál v použití 2 kanály v použití 3 nebo 4 kanály v použití

4 12 Bit (16 Bit při optimalizovaném rozlišení) ± 1 % z celkového rozsahu (2 % v napěťovém rozsahu 50 mV) 10 mV/dílek až 40 V/dílek ± 50 mV až ± 200 V ve 12 rozsazích 1 MΩ paralelně s 24 pF beznapěťový, jednopólový BNC-konektor ± 250 V (DC – AC hroty) 250 milionů snímání, rozdělené na aktivní kanály až 10 000 průběhů 5 ns/dílek až 5000 s/dílek 20 MHz (10 MHz v napěťovém rozsahu ± 50 mV) 400 MS/s 200 MS/s 100 MS/s

trigger

zdroj základní trigger rozšířený trigger

jakýkoliv vstupní kanál automatický, opakovaný, jediný, žádný náběh a pokles impulsu, impuls s hysterzí, šířka impulsu, výpadek, okno, logika

spektrální analyzátor

frekvenční rozsah     modus zobrazení

až 20 MHz (DC) intenzita, uložení špičkové hodnoty, průměr

provozní podmínky

provozní teplota teplota skladování provozní vlhkost vzduchu vlhkost vzduchu při skladování     rozměry hmotnost

0°C až 40°C (15°C až 30°C pro uváděnou přesnost) - 20°C až + 60°C 5 % až 80 % relativní vlhkost 5 % až 95 % relativní vlhkost 190 x 160 x 40 mm 900 g
