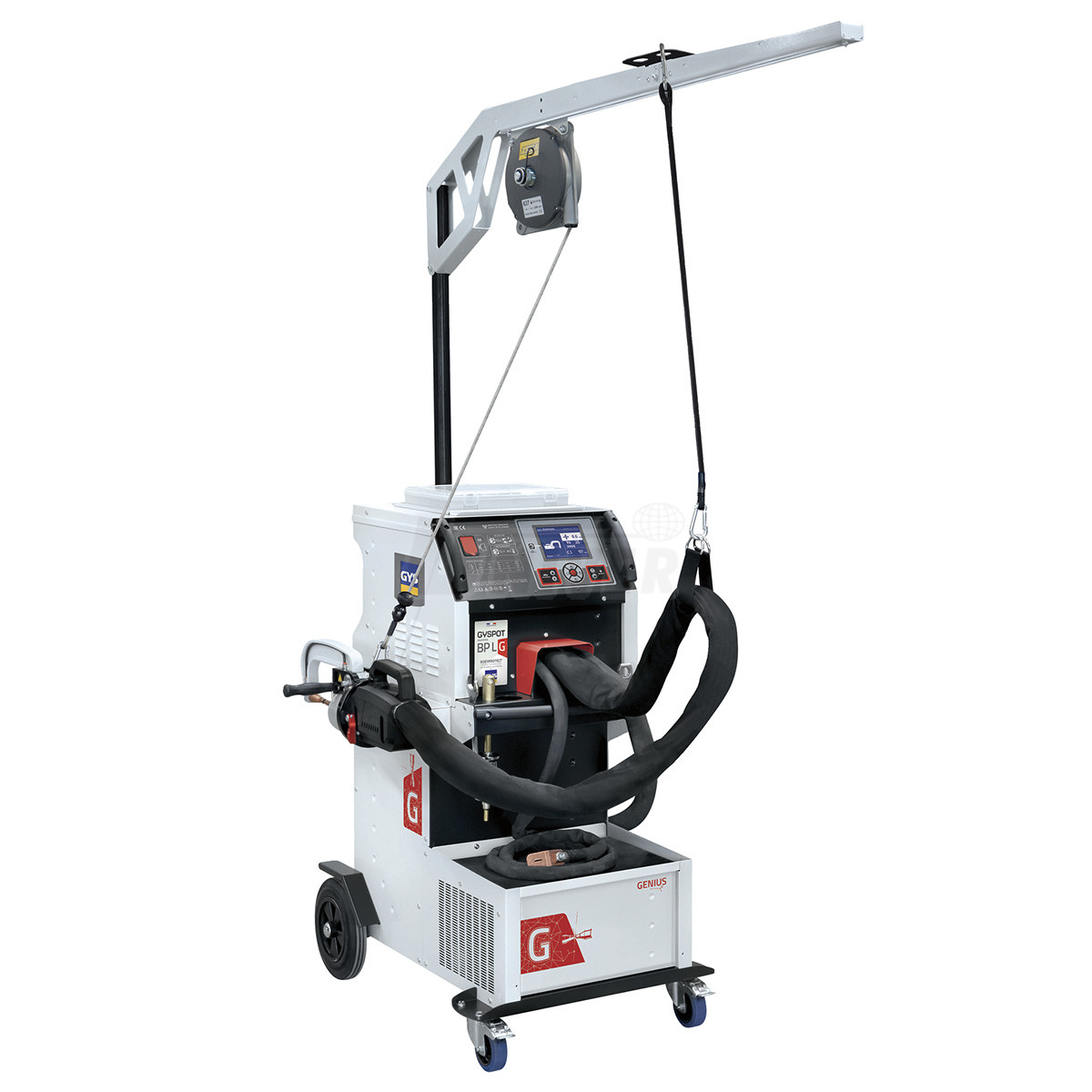

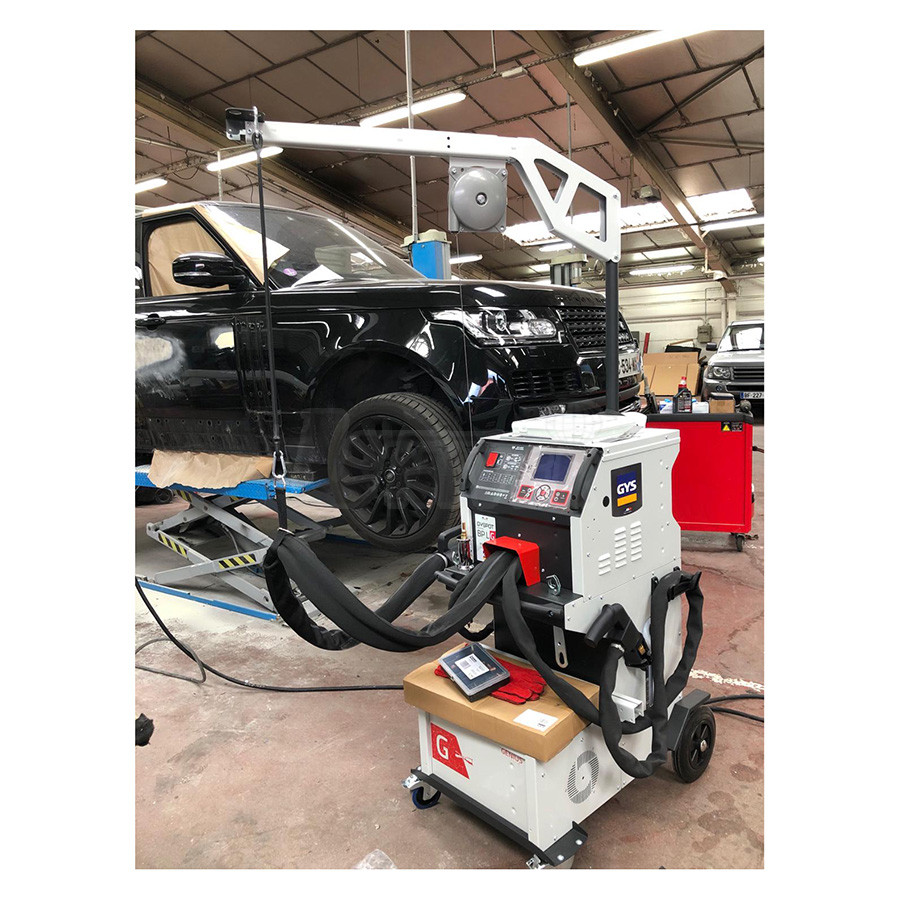

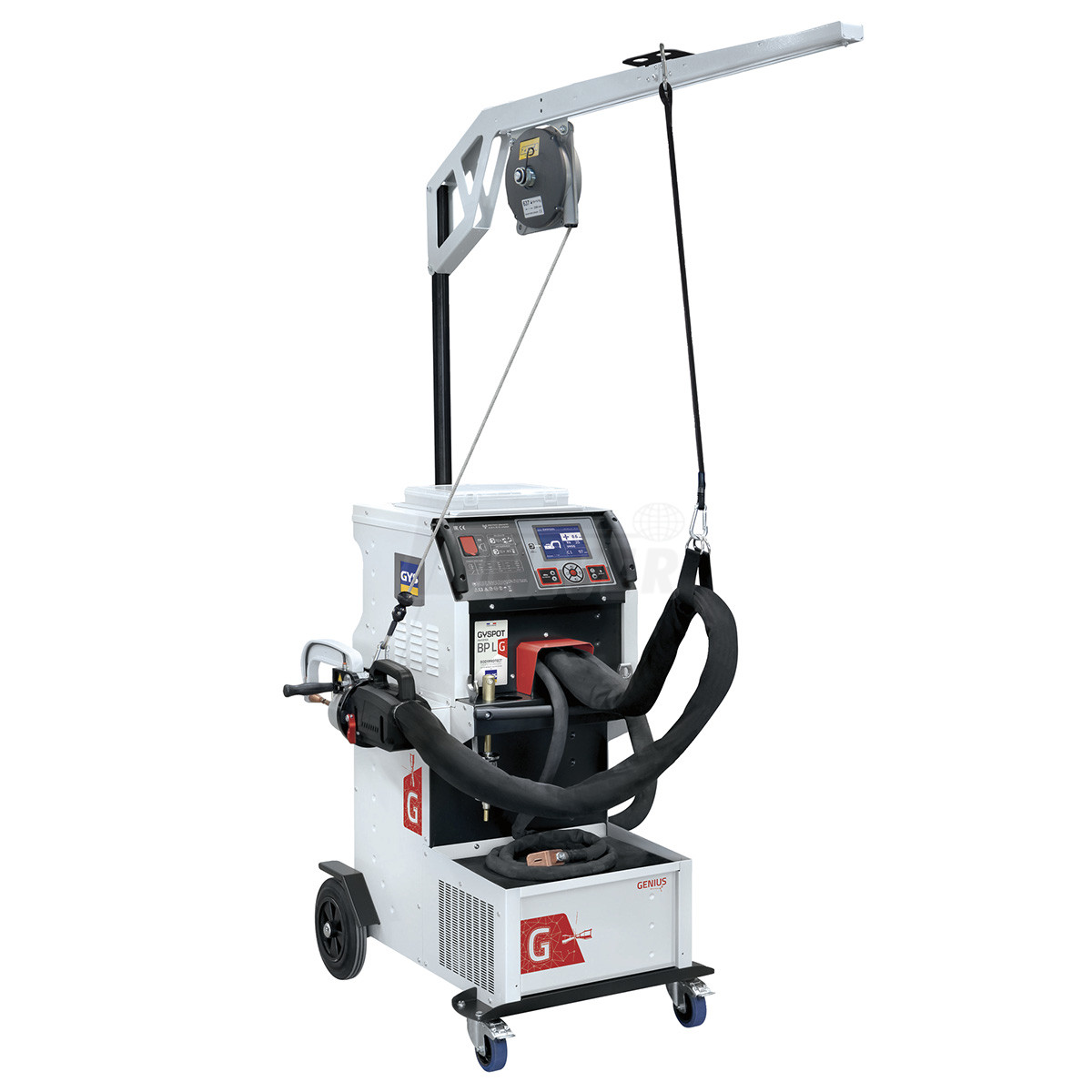

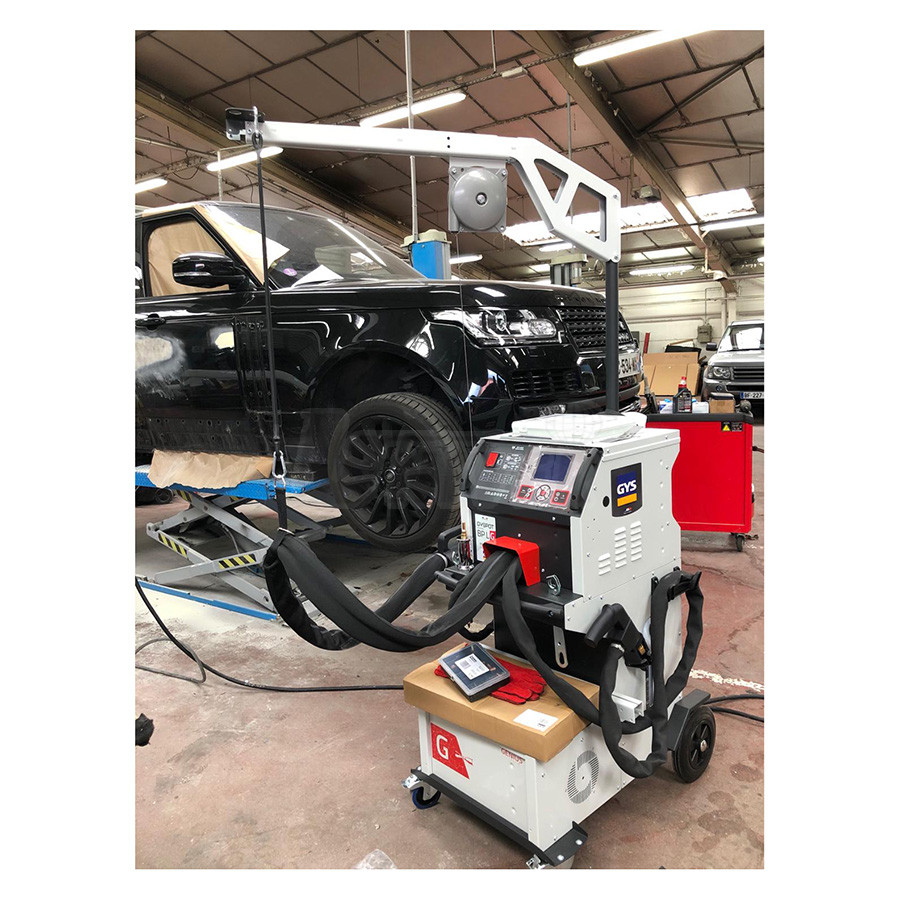

Bodové svařovací zařízení GYSPOT INVERTER BP.LG

Invertorové bodové zařízení se svařovacím proudem 13 000 A, s inovativními bodovacími kleštěmi na nastavitelném výložníku a s transformátorovou mono-bodovací / spotovací pistolí.

  • invertorové bodové zařízení určené především pro moderní karosárny, které využijí on-board inteligenci a automatizaci pro zvýšení efektivnosti těchto svařovacích prací
  • pro svařování různých druhů ocelí (UHLE, UHSS, THLE, HLE, Bor ...)

Inovace Genius

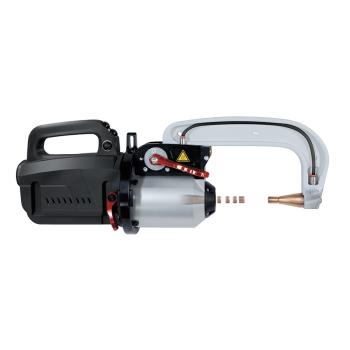

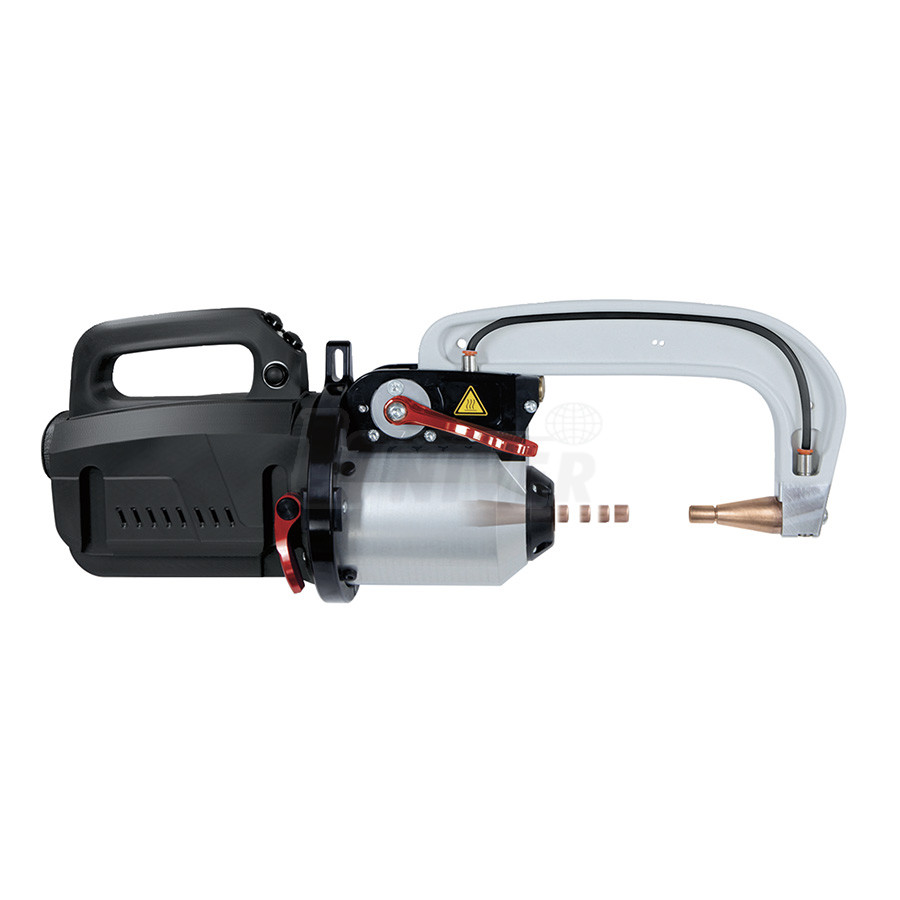

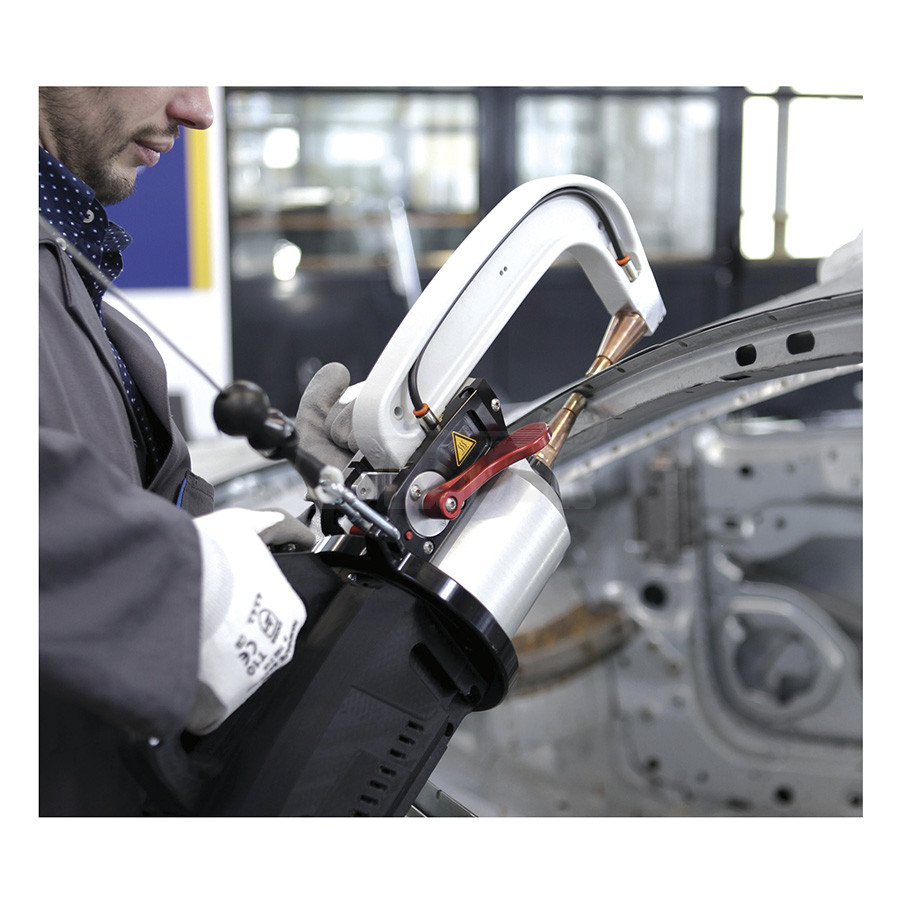

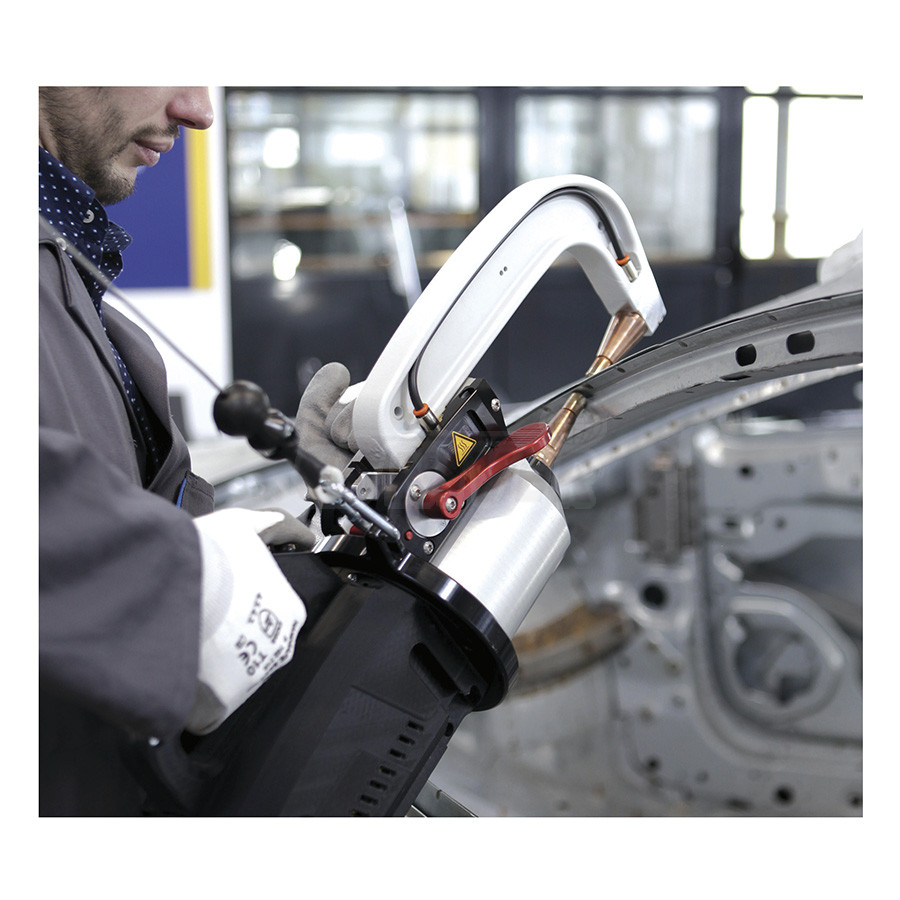

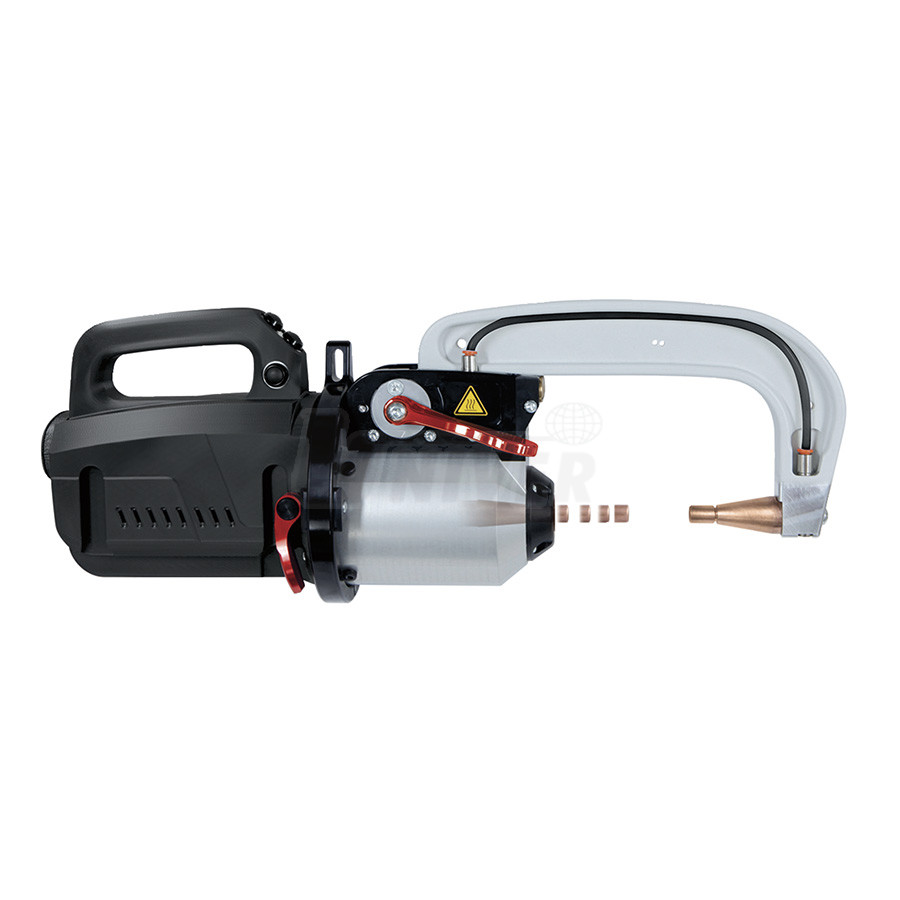

- elektrody nové šikovné kompaktní (6 kg) svařovací pistole Genius C se automaticky otevírají až na 80 mm a umožňují tak snadný přístup do všech opravárenských míst
- rozevření elektrody až 80 mm (20 mm v klidovém stavu)
- jednoduché otevření svařovacího držáku v případě obtížného přístupu
- mosazný držák ramen kleští / držáků elektrod
- modulární konstrukce uzamykacího systému pro snadnou údržbu
- automatické zamykání přípojek chladicí kapaliny
- dálkové ovládání na kleštích (otevírání, svařování, nastavení)
- ergonomická manipulace s ovládacími prvky kleští (reverzibilní pravá / levá)
- multifunkční spotovací / navařovací pistole: mono-body, nástavce, šrouby, matice, podložky atd.

Inteligentní svařování
AUTO režim: vlastní rozpoznání druhu plechu, tloušťky plechu a stavu povrchu (např. lepidlo atd.), parametry svařování jsou adaptivně nastaveny a energeticky doregulované (EDC-systém)
- 7 vstupních režimů pro splnění všech požadavků různých skupin uživatelů
- získávání dat: všechna relevantní data svařování lze uložit na SD-kartu a v případě potřeby je přenést do PC a zpracovat

Výkonové znaky
Svařovací proud: 13 000 A. Kontaktní tlak: 550 daN při 8 barech. Kapalinový chladicí systém pro výkonové komponenty, elektrody a E-caps. Zvýšená produktivita díky novému tiskovému válci a svařovacímu algoritmu. Intuitivní navigace pomocí 5,7" LCD displeje. Automatické nastavení a monitorování kontaktního tlaku. Počítadlo bodových svarů pro zvýšení životnosti E-kloboučků. Režim Glue pro náročné povrchové podmínky

Bezpečnost
- zajištění proti přepětí a proudovým špičkám
- akustická signalizace při překročení hranice tlaku a proudu
- BODYPROTECT-technologie pro ochranu uživatele elektromagnetickému poli (podle směrnice 2013/35/UE)

Robustní a mobilní
zesílená, lehce manipulativní skříň s integrovaným zásobníkem chladicího prostředku o objemu 30 l
- stabilní, prodloužitelný kabelový suport s pružinovým balancerem uloženým ve válečkových ložiskách
- integrovaný držák pro 6 C-svařovací třmen

Parametry:
napájení
jištění
spoty (2,5 mm + 2,5 mm)
proud IRMS
napětí naprázdno U0
spotovací kleště
spotovací pistole
síla sevření kleští
přívodní kabel
chlazení
objem zásobníku chladiva
krytí
rozměry
hmotnost
3 x 400 V
32 / 40 / 50 A (podle délky a průřezu napájecího kabelu)
max. 2 / 6 / 10 / min
13 000 A
15,5 V
3,0 + 3,0 + 3,0 mm
1,5 + 3,0 mm
100 – 550 daN
4x6 H07RNF
vodou
30 l
IP 20
650 x 800 x 1 200/2 500 mm (výložník)
160 kg

Objednávka zboží

8500000234510
023451
GYSPOT INVERTER BP.LG bodové svařovací zařízení
na objednávku
Kč 229.470,00

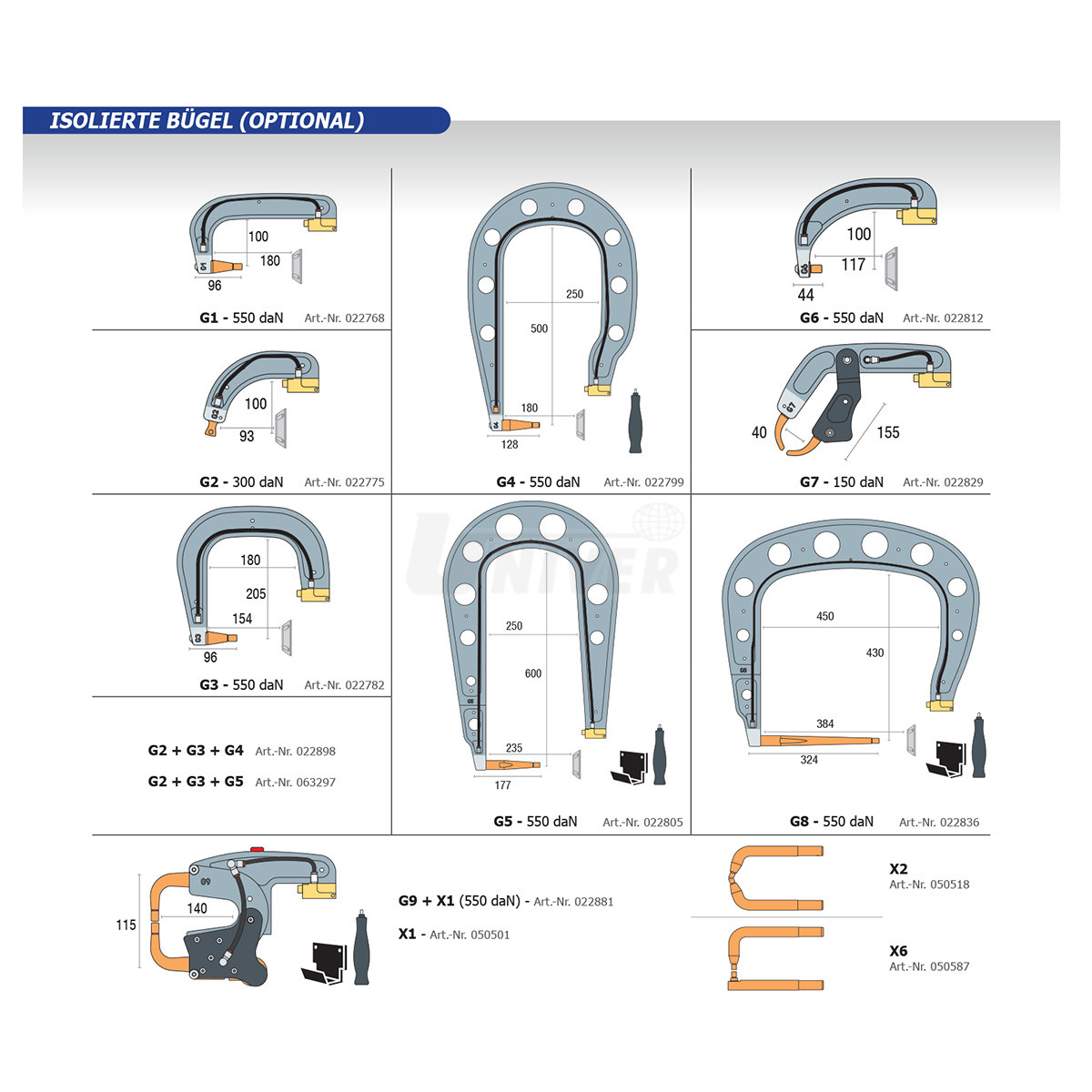

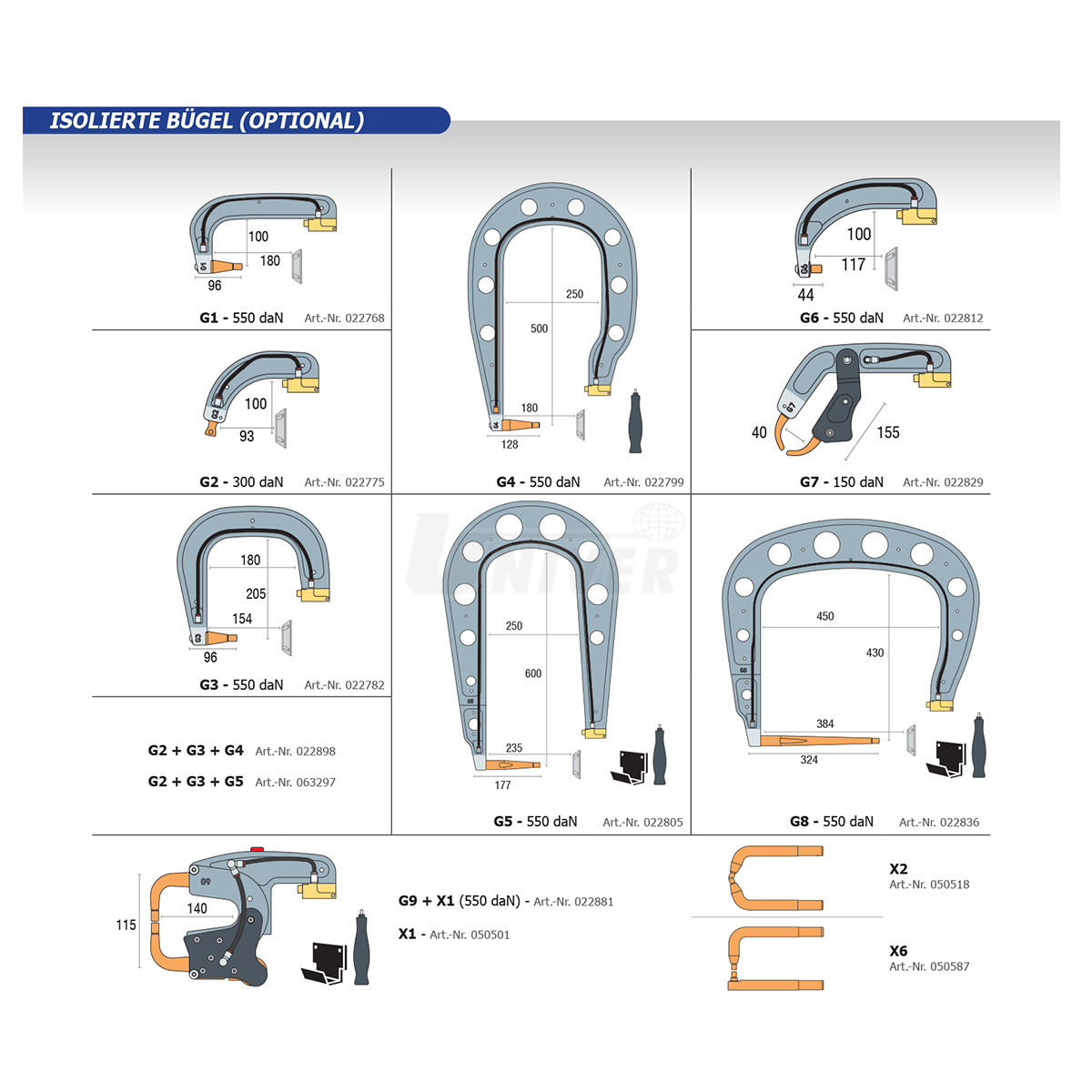

8500000227680
022768
GYS 022768 - G1-8 bar/550 daN, izolované rameno / držák elektrod
na objednávku
Kč 8.670,00
8500000227750
022775
GYS 022775 - G2-8 bar/300 daN, izolované rameno / držák elektrod
na objednávku
Kč 7.240,00
8500000227820
022782
GYS 022782 - G3-8 bar/550 daN, izolované rameno / držák elektrod
na objednávku
Kč 10.500,00
8500000227990
022799
GYS 022799 - G4-8 bar/550 daN, izolované rameno / držák elektrod
na objednávku
Kč 16.880,00
8500000228050
022805
GYS 022805 - G5-8 bar/550 daN, izolované rameno / držák elektrod
na objednávku
Kč 24.000,00
8500000228120
022812
GYS 022812 - G6-8 bar/550 daN, izolované rameno / držák elektrod
na objednávku
Kč 7.430,00
8500000228290
022829
GYS 022829 - G7-4 bar/150 daN, izolované rameno / držák elektrod
na objednávku
Kč 10.430,00
8500000228360
022836
GYS 022836 - G8-8 bar/550 daN, izolované rameno / držák elektrod
na objednávku
Kč 24.750,00
8500000228810
022881
GYS 022881 - G9 + X1-550 daN, izolované rameno / držák
na objednávku
Kč 21.750,00
8500000505010
050501
GYS 050501 - X1-550 daN, elektroda
na objednávku
Kč 4.130,00
8500000505180
050518
GYS 050518 - X2-300 daN, elektroda
na objednávku
Kč 5.520,00
8500000505870
050587
GYS 050587 - X6-300 daN, elektroda
na objednávku
Kč 6.190,00
